Каталог запасных частей к технике: Камский автозавод 65115. Подогреватель жидкостный в сборе
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
8
10
10
11
11
12
13
14
15
16
17
17
17
18
19
20
21
22
31
32
33
34
35
36
37
38
39
40
40
41
41
42
42
43
44
45
46
50
51
52
53
54
55
57
58
59
60
61
61
62
62
63
64
65
66
66
67
69
70
71
72
73
74
75
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99

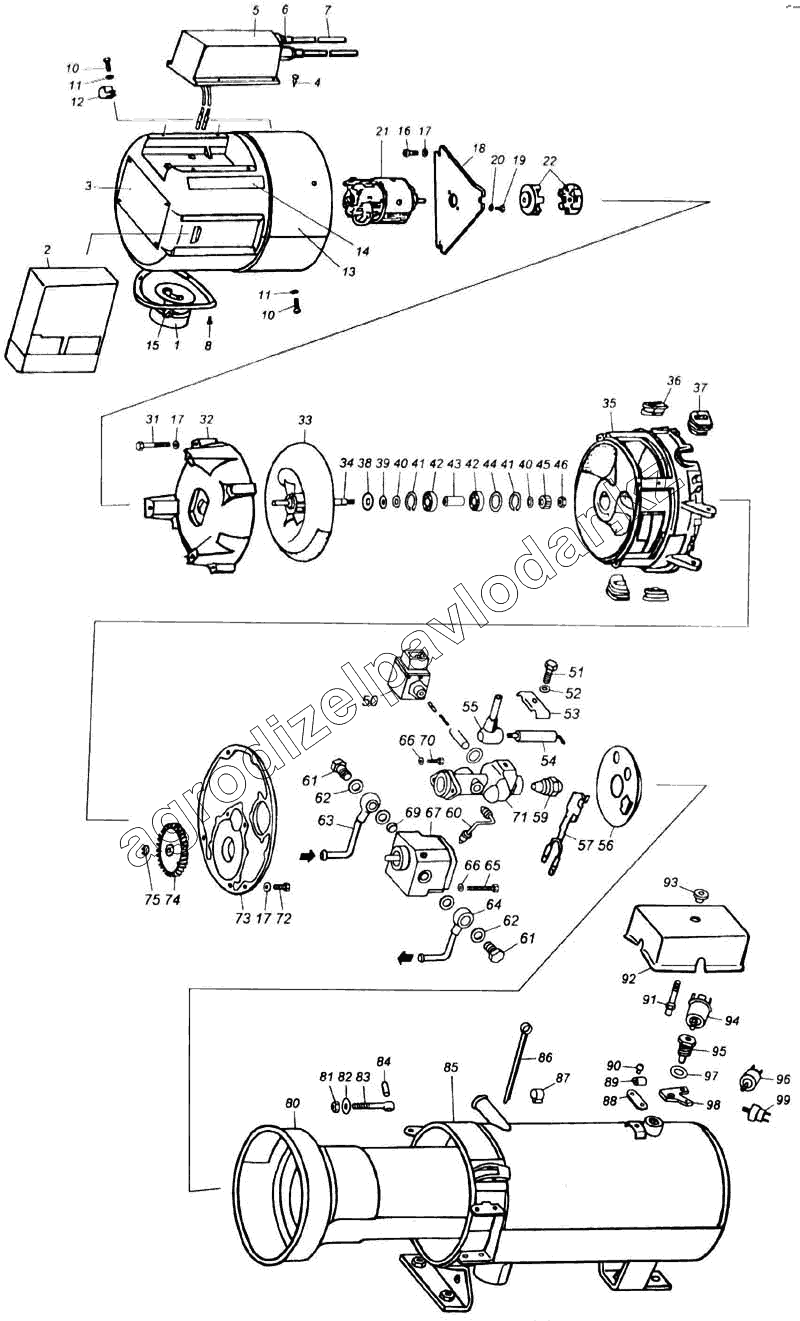

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 15.8106000-02 | 15.8106000-02 | Подогреватель жидкостный в сборе | Нет на складе | ||
| 1 | 15.8106032-10 | Воздухозаборник (сварка) | Нет на складе | ||
| 2 | 31.3761000 | Блок управления 24В | Нет на складе | ||
| 3 | 15.8106055 | Табличка | Нет на складе | ||
| 4 | Шуруп 2-4х13 | Шуруп 2-4х13 | Нет на складе | ||
| 5 | 4001.3734000 | Источник напряжения высоковольтный 24В | Нет на складе | ||
| 6 | Уплотнение | Уплотнение | Нет на складе | ||
| 7 | ПВВ-ХЛ | Уплотнение | Нет на складе | ||
| 8 | Шуруп 2-4х13 | Шуруп 2-4х13 | Нет на складе | ||
| 10 | Винт М4-6gх12 | Винт М4-6gх12 | Нет на складе | ||
| 11 | Шайба 4 | Шайба 4 | Нет на складе | ||
| 12 | 15.8106007 | Хомут | Нет на складе | ||
| 13 | 15.8106051 | Кожух | Нет на складе | ||
| 14 | 15.8106056 | Этикетка | Нет на складе | ||
| 15 | Шуруп 2-4х13 | Шуруп 2-4х13 | Нет на складе | ||
| 16 | Винт М5-6gх12 | Винт М5-6gх12 | Нет на складе | ||
| 17 | Шайба 5 | Шайба 5 | Нет на складе | ||
| 18 | 14.8106311 | Пластина | Нет на складе | ||
| 19 | Винт М5-6gх14 | Винт М5-6gх14 | Нет на складе | ||
| 20 | Шайба 4 | Шайба 4 | Нет на складе | ||
| 21 | 492.3730000 | Электродвигатель 24В | Нет на складе | ||
| 22 | 14.8106301 | Полумуфта | Нет на складе | ||
| 31 | Винт М5-6gх12 | Винт М5-6gх12 | Нет на складе | ||
| 32 | 15.8106304 | Корпус вентилятора | Нет на складе | ||
| 33 | 15.8106333 | Крыльчатка | Нет на складе | ||
| 34 | 15.8106331 | Вал | Нет на складе | ||
| 35 | 15.8106322 | Корпус горелки | Нет на складе | ||
| 36 | 15.8106001 | Уплотнение | Нет на складе | ||
| 37 | 15.8106002 | Уплотнение | Нет на складе | ||
| 38 | 15.8106327 | Пружина тарельчатая | Нет на складе | ||
| 39 | 15.8106327-01 | Пружина тарельчатая | Нет на складе | ||
| 40 | 15.8106329 | Шайба | Нет на складе | ||
| 41 | Кольцо Б22 | Кольцо Б22 | Нет на складе | ||
| 42 | 6-80018С2 | Подшипник шариковый однорядный в сборе | Нет на складе | ||
| 43 | 15.8106328 | Втулка | Нет на складе | ||
| 44 | 14.8106324 | Шайба компенсационная | Нет на складе | ||
| 45 | 14.8106323 | Шестерня | Нет на складе | ||
| 46 | 14.8106350 | Гайка | Нет на складе | ||
| 50 | 23.3741000 | Электромагнит с запорным устройством в сборе | Нет на складе | ||
| 51 | Болт М6-6gх16 | Болт М6-6gх16 | Нет на складе | ||
| 52 | Шайба 6 | Шайба 6 | Нет на складе | ||
| 53 | 14.8106363 | Скоба | Нет на складе | ||
| 54 | 37.3707000 | Электрод запальный | Нет на складе | ||
| 55 | Наконечник с пружиной | Наконечник с пружиной | Нет на складе | ||
| 57 | 22.3741000 | Индикатор пламени | Нет на складе | ||
| 58 | Диск индикатора пламени | Диск индикатора пламени | Нет на складе | ||
| 59 | 212.1112020 | Форсунка в сборе1,25кг/час | Нет на складе | ||
| 60 | 14.8106380 | Топливопровод в сборе | Нет на складе | ||
| 61 | 14.8106302 | Штуцер | Нет на складе | ||
| 62 | 14.8106303 | Шайба | Нет на складе | ||
| 63 | 15.8106390-01 | Топливопровод (сварка) | Нет на складе | ||
| 64 | 15.8106390 | Топливопровод (сварка) | Нет на складе | ||
| 65 | Винт М4-6gх30 | Винт М4-6gх30 | Нет на складе | ||
| 66 | Шайба 4 | Шайба 4 | Нет на складе | ||
| 67 | 18.1106010 | Насос топливный в сборе | Нет на складе | ||
| 69 | Фильтр (сетка) | Фильтр (сетка) | Нет на складе | ||
| 70 | Винт М4-6gх12 | Винт М4-6gх12 | Нет на складе | ||
| 71 | 14.8106371 | Корпус форсунки | Нет на складе | ||
| 72 | Винт М5-6gх12 | Винт М5-6gх12 | Нет на складе | ||
| 73 | 14.8106361 | Крышка | Нет на складе | ||
| 74 | 14.8106362 | Колесо зубчатое | Нет на складе | ||
| 75 | 14.8106365 | Кольцо А6 | Нет на складе | ||
| 80 | 15.8106200 | Камера сгорания в сборе | Нет на складе | ||
| 81 | Гайка М6-6Н | Гайка М6-6Н | Нет на складе | ||
| 82 | Шайба 6 | Шайба 6 | Нет на складе | ||
| 83 | 15.8106112 | Болт | Нет на складе | ||
| 84 | 15.8106111 | Штифт | Нет на складе | ||
| 85 | 15.8106100 | Теплообменник в сборе | Нет на складе | ||
| 86 | Шплинт 6,3х90 | Шплинт 6,3х90 | Нет на складе | ||
| 87 | 15.8106009 | Хомут | Нет на складе | ||
| 88 | 14.8106102 | Пластина | Нет на складе | ||
| 89 | 14.8106003 | Хомут | Нет на складе | ||
| 90 | Винт М4-6gх8 | Винт М4-6gх8 | Нет на складе | ||
| 91 | 14.8106120 | Шпилька | Нет на складе | ||
| 92 | 14.8106004 | Кожух | Нет на складе | ||
| 93 | 14.8106002 | Гайка | Нет на складе | ||
| 94 | 19.3722000 | Термопредохранитель | Нет на складе | ||
| 95 | 15.8106105 | Штуцер | Нет на складе | ||
| 96 | 14.3828000 | Датчик температуры 40° С | Нет на складе | ||
| 97 | Шайба | Шайба | Нет на складе | ||
| 98 | 15.8106104 | Кронштейн | Нет на складе | ||
| 99 | 141.3828000 | Датчик температуры 70° С | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
