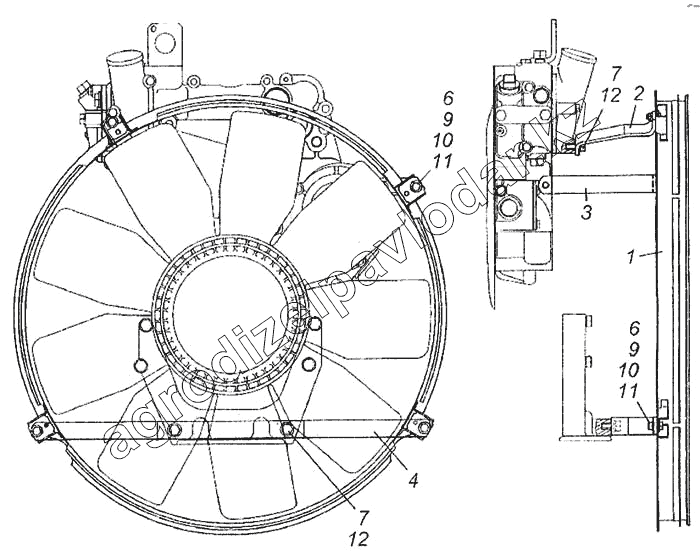

Каталог запасных частей к технике: Камский автозавод 6460. Установка обечайки вентилятора
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
6
6
7
7
9
9
10
10
11
11
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 740.51-1309007 | 740.51-1309007 | Установка обечайки вентилятора | Нет на складе | ||
| 1 | 740.51-1309010 | Обечайка вентилятора в сборе с ушками | Нет на складе | ||
| 2 | 740.51-1309013 | Кронштейн крепления обечайки вентилятора верхний правый | Нет на складе | ||
| 3 | 740.51-1309014-01 | Кронштейн крепления обечайки вентилятора верхний левый | Нет на складе | ||
| 4 | 740.51-1309017-01 | Кронштейн крепления обечайки вентилятора нижний | Нет на складе | ||
| 6 | 1/60434/21 | Болт М8-6gх20 | Нет на складе | ||
| 7 | 1/59707/31 | Болт М10х1,25-6gх25 | Нет на складе | ||
| 9 | 1/61008/11 | Гайка М8х1,25-6Н | Нет на складе | ||
| 10 | 1/26467/01 | Шайба плоская 8х20х2 | Нет на складе | ||
| 11 | 1/05166/77 | Шайба 8 пружинная | Нет на складе | ||
| 12 | 1/05168/77 | Шайба 10 пружинная | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
