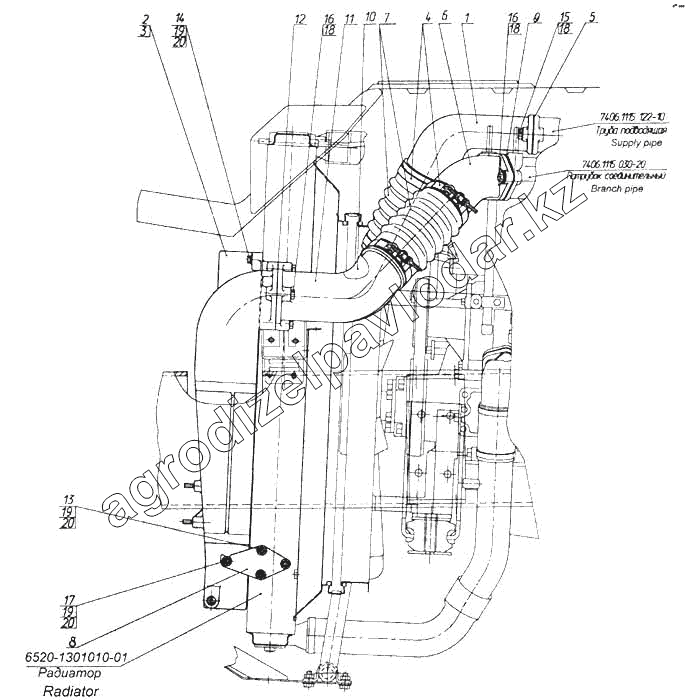

Каталог запасных частей к технике: Камский автозавод 5460. Установка системы ОНВ
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
7406.1115030-20
7406.1115122-10
6520-1301010-01
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
18
18
19
19
19
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 6520-1170000 | 6520-1170000 | Установка системы ОНВ | Нет на складе | ||
| 7406.1115030-20 | 7406.1115030-20 | Патрубок соединительный | Нет на складе | ||
| 7406.1115122-10 | 7406.1115122-10 | Труба подводящая | Нет на складе | ||
| 6520-1301010-01 | 6520-1301010-01 | Радиатор в сборе | Нет на складе | ||
| 1 | 53205-1170125 | Патрубок отводящий | Нет на складе | ||
| 2 | 6520-1170300 | Теплообменник | Нет на складе | ||
| 3 | 6520-1170300-01 | Теплообменник | Нет на складе | ||
| 4 | 53205-1170400 | Хомут | Нет на складе | ||
| 5 | 7406.1115115 | Прокладка трубы подводящей | Нет на складе | ||
| 6 | 53205-1170132 | Патрубок подводящий | Нет на складе | ||
| 7 | 53205-1170248-10 | Рукав 100х112 | Нет на складе | ||
| 8 | 6520-1170250 | Кронштейн | Нет на складе | ||
| 9 | 53205-1170254 | Прокладка патрубка подводящего | Нет на складе | ||
| 10 | 6520-1170340 | Патрубок теплообменника правый | Нет на складе | ||
| 11 | 6520-1170342 | Патрубок теплообменника левый | Нет на складе | ||
| 12 | 6520-1170343 | Прокладка | Нет на складе | ||
| 13 | 1/60432/21 | Болт М8-6gх16 | Нет на складе | ||
| 14 | 1/60440/21 | Болт М8-6gх40 | Нет на складе | ||
| 15 | 1/13070/21 | Болт М10х1,25-6gх40 | Нет на складе | ||
| 16 | 1/13438/31 | Болт М10х1,25-6gх50 | Нет на складе | ||
| 17 | 1/61008/11 | Гайка М8х1,25-6Н | Нет на складе | ||
| 18 | 1/26014/73 | Шайба 10 волнистая | Нет на складе | ||
| 19 | 1/26467/01 | Шайба плоская 8х20х2 | Нет на складе | ||
| 20 | 1/05166/73 | Шайба 8 пружинная | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
