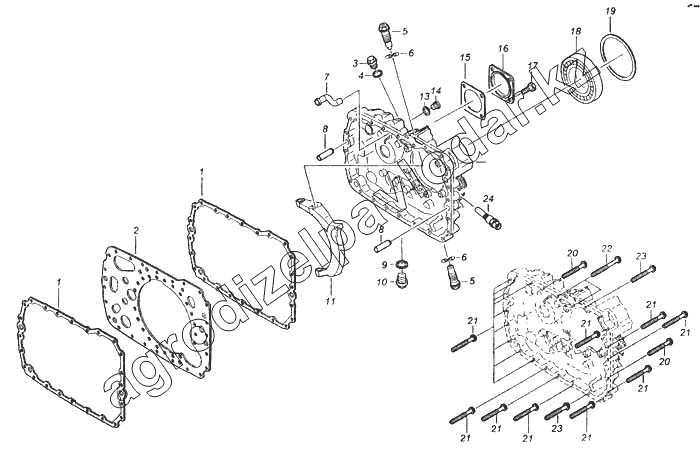

Каталог запасных частей к технике: Камский автозавод 5360. Установка задней крышки картера
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
1
2
3
4
5
5
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
19
19
19
19
20
20
21
21
21
21
21
21
21
21
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| Установка задней крышки картера | Установка задней крышки картера | Установка задней крышки картера | Нет на складе | ||
| 1 | 1316301042 | Прокладка | Нет на складе | ||
| 2 | 1315301118 | Промежуточная пластина | Нет на складе | ||
| 3 | 636302021 | Пробка с резьбой | Нет на складе | ||
| 4 | 634801062 | Кольцо уплотнительное | Нет на складе | ||
| 5 | 1315334011 | Соединительный винт | Нет на складе | ||
| 6 | 730300005 | Пружинная шайба | Нет на складе | ||
| 7 | 1296301008 | Трубка распылителя | Нет на складе | ||
| 8 | 731201563 | Штифт цилиндрический | Нет на складе | ||
| 9 | 730008637 | Уплотнительное кольцо | Нет на складе | ||
| 10 | 636304049 | Пробка с резьбой | Нет на складе | ||
| 11 | 1315334039 | Качающийся рычаг | Нет на складе | ||
| 12 | 1315301224 | Крышка | Нет на складе | ||
| 13 | 634801302 | Уплотнительное кольцо | Нет на складе | ||
| 14 | 636302053 | Пробка с резьбой | Нет на складе | ||
| 15 | 1238308201 | Прокладка (Дет. ZF) | Нет на складе | ||
| 16 | 1304301034 | Крышка | Нет на складе | ||
| 17 | 636016178 | Болт | Нет на складе | ||
| 18 | 750116002 | Шариковый подшипник | Нет на складе | ||
| 19 | 730003515 | Шайба толщина 0.6мм | Нет на складе | ||
| 19 | 4005302034 | Шайба толщина 0.5мм | Нет на складе | ||
| 19 | 730100846 | Шайба толщина 0.4мм | Нет на складе | ||
| 19 | 730100115 | Шайба толщина 0.3мм | Нет на складе | ||
| 19 | 730100116 | Шайба толщина 0.2мм | Нет на складе | ||
| 20 | 736010190 | Болт | Нет на складе | ||
| 21 | 736010180 | Болт | Нет на складе | ||
| 22 | 736010181 | Болт | Нет на складе | ||
| 23 | 736010179 | Болт | Нет на складе | ||
| 24 | 501208795 | Импульсный датчик | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
