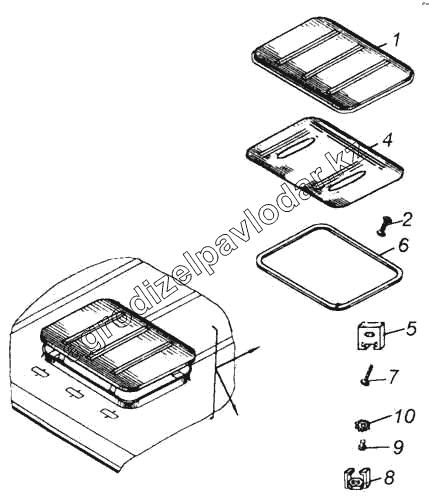

Каталог запасных частей к технике: Камский автозавод 5360. Установка вентиляционного люка крыши
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 53205-5713008 | 53205-5713008 | Установка вентиляционного люка крыши | Нет на складе | ||
| 1 | 53205-5713012 | Крышка вентиляционного люка | Нет на складе | ||
| 2 | 5320-5713051 | Рычаг в сборе | Нет на складе | ||
| 4 | 53205-5713115 | Облицовка крышки | Нет на складе | ||
| 5 | 53205-5713021 | Стойка | Нет на складе | ||
| 6 | 53205-5713022 | Уплотнитель | Нет на складе | ||
| 7 | 1/33142/01 | Винт М6-6gх60 | Нет на складе | ||
| 8 | 853544 | Гайкодержатель М6 в сборе | Нет на складе | ||
| 9 | 1/33013/01 | Винт М6-6gх16 | Нет на складе | ||
| 10 | 1/26068/71 | Шайба 6 зубчатая | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
