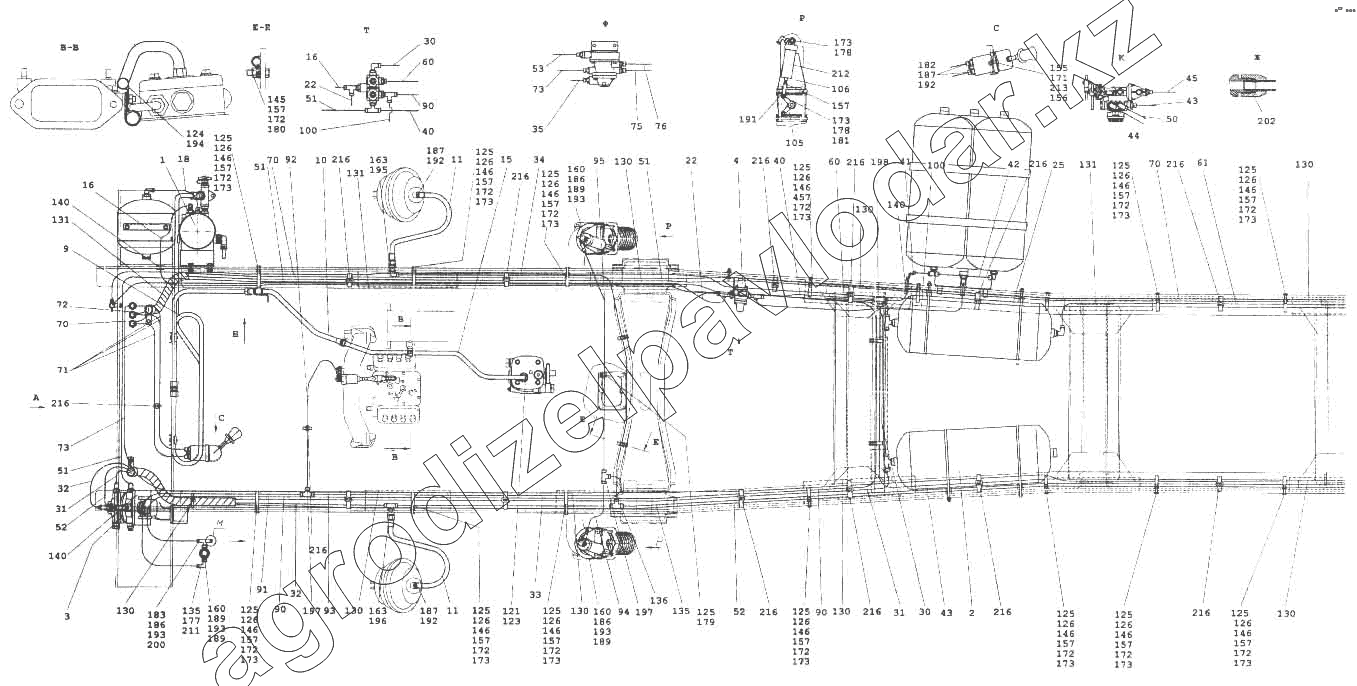

Каталог запасных частей к технике: Камский автозавод 5360. Установка пневмотормозов
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
9
10
11
11
15
16
16
18
22
22
25
30
30
31
31
32
32
33
34
35
40
40
41
42
43
43
44
45
50
51
51
51
51
52
52
53
60
60
61
70
70
70
71
72
73
73
75
76
90
90
90
91
92
93
94
95
100
100
105
106
121
123
124
125
125
125
125
125
125
125
125
125
125
125
125
125
125
126
126
126
126
126
126
126
126
126
126
126
126
126
130
130
130
130
130
130
130
130
131
131
131
135
135
136
145
146
146
146
146
146
146
146
146
146
146
146
146
146
155
156
157
157
157
157
157
157
157
157
157
157
157
157
157
157
157
160
160
160
163
163
171
172
172
172
172
172
172
172
172
172
172
172
172
172
172
173
173
173
173
173
173
173
173
173
173
173
173
173
173
173
177
178
178
179
180
181
182
183
186
186
186
187
187
187
189
189
189
189
191
192
192
192
193
193
193
193
194
195
196
197
197
198
200
202
211
212
213
216
216
216
216
216
216
216
216
216
216
216
216
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 5360-3500006-23 | 5360-3500006-23 | Установка пневмотормозов | Нет на складе | ||
| 1 | 6520-3500011-16 | Установка блока подготовки воздуха | Нет на складе | ||
| 2 | 5360-3500013-20 | Установка воздушных ресиверов | Нет на складе | ||
| 3 | 6520-3500014 | Установка двухсекционного тормозного крана | Нет на складе | ||
| 4 | 5360-3500015-20 | Установка четырехконтурного защитного клапана | Нет на складе | ||
| 5 | 5360-3500018-20 | Установка ускорительного клапана | Нет на складе | ||
| 6 | 5360-3500022-20 | Установка клапана управления тормозами прицепа | Нет на складе | ||
| 7 | 5460-3500033-20 | Установка регулятора тормозных сил | Нет на складе | ||
| 8 | 5360-35000062-20 | Установка двухмагистрального клапана | Нет на складе | ||
| 9 | 6520-3506180 | Охладитель | Нет на складе | ||
| 10 | 6520-3506060 | Шланг гибкий соединительный | Нет на складе | ||
| 11 | 5320-3506060-10 | Шланг гибкий | Нет на складе | ||
| 12 | 54112-3506060 | Шланг гибкий | Нет на складе | ||
| 15 | 6520-3506190 | Трубка | Нет на складе | ||
| 16 | 53215-3506300 | Трубка | Нет на складе | ||
| 18 | 53205-3506046 | Трубка | Нет на складе | ||
| 22 | 53215-3506275 | Трубка | Нет на складе | ||
| 25 | 53205-3506583 | Трубка | Нет на складе | ||
| 30 | 53215-3506110 | Трубка | Нет на складе | ||
| 31 | 53215-3506335 | Трубка | Нет на складе | ||
| 32 | 53215-3506125 | Трубка | Нет на складе | ||
| 33 | 53215-3506090 | Трубка в сборе | Нет на складе | ||
| 34 | 53215-3506125 | Трубка | Нет на складе | ||
| 35 | 53205-3506698 | Трубка | Нет на складе | ||
| 40 | 53215-3506046 | Трубка | Нет на складе | ||
| 41 | 53215-3506030 | Трубка | Нет на складе | ||
| 42 | 53215-3506030 | Трубка | Нет на складе | ||
| 43 | 53215-3506386 | Трубка | Нет на складе | ||
| 44 | 53215-3506101 | Трубка в сборе | Нет на складе | ||
| 45 | 53205-3506156 | Трубка | Нет на складе | ||
| 46 | 53215-3506050 | Трубка | Нет на складе | ||
| 47 | 53205-3506040 | Трубка подвода воздуха | Нет на складе | ||
| 50 | 53215-3506170 | Трубка | Нет на складе | ||
| 51 | 53205-3506406 | Трубка | Нет на складе | ||
| 52 | 53205-3506698 | Трубка | Нет на складе | ||
| 53 | 53205-3506234 | Трубка | Нет на складе | ||
| 60 | 53215-3506040 | Трубка | Нет на складе | ||
| 61 | 53215-3506205 | Трубка | Нет на складе | ||
| 62 | 53215-3506386 | Трубка | Нет на складе | ||
| 64 | 53215-3506090 | Трубка в сборе | Нет на складе | ||
| 65 | 53215-3506050 | Трубка | Нет на складе | ||
| 66 | 53215-3506040 | Трубка | Нет на складе | ||
| 70 | 53205-3506583 | Трубка | Нет на складе | ||
| 71 | 53205-3506085 | Трубка | Нет на складе | ||
| 72 | 53205-3506698 | Трубка | Нет на складе | ||
| 73 | 53205-3506992 | Трубка | Нет на складе | ||
| 75 | 53215-3506090 | Трубка в сборе | Нет на складе | ||
| 76 | 53215-3506130 | Трубка | Нет на складе | ||
| 90 | 53205-3506465 | Трубка | Нет на складе | ||
| 91 | 53205-3570105 | Трубка | Нет на складе | ||
| 92 | 53205-3570060 | Трубка подвода воздуха | Нет на складе | ||
| 93 | 53205-3570120 | Трубка в сборе | Нет на складе | ||
| 94 | 53205-3570194 | Трубка | Нет на складе | ||
| 95 | 53205-3570196 | Трубка | Нет на складе | ||
| 100 | 53215-3506101 | Трубка в сборе | Нет на складе | ||
| 105 | 6520-3570014 | Корпус вспомогательного тормоза с заслонкой | Нет на складе | ||
| 106 | 53205-3570100 | Кронштейн цилиндра в сборе | Нет на складе | ||
| 121 | 740-3509301 | Прокладка | Нет на складе | ||
| 123 | 53205-3509420 | Штуцер ввертный | Нет на складе | ||
| 124 | 53205-3506423 | Втулка трубки | Нет на складе | ||
| 125 | 53205-3506430 | Втулка трубки | Нет на складе | ||
| 126 | 5320-3506432 | Скоба | Нет на складе | ||
| 128 | 53205-8120032 | Кронштейн | Нет на складе | ||
| 129 | 53205-3506452 | Штуцер проходной | Нет на складе | ||
| 130 | 53205-3506435 | Лента спиральная 22х18х19 ТУ22-45-001-10841338-93 | Нет на складе | ||
| 131 | 53205-3506433 | Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 | Нет на складе | ||
| 132 | 4326-3506088 | Кронштейн крепления шлангов | Нет на складе | ||
| 133 | 4326-3506089 | Кронштейн крепления шлангов | Нет на складе | ||
| 135 | 100-3537139 | Гайка М26х1,5-6Н | Нет на складе | ||
| 136 | 4310-3125111 | Тройник | Нет на складе | ||
| 137 | 5320-3521019-10 | Кронштейн | Нет на складе | ||
| 138 | 5297-3506016 | Тройник | Нет на складе | ||
| 139 | 5320-3724048 | Держатель заднего правого пучка проводов | Нет на складе | ||
| 141 | 5320-3724049 | Держатель заднего левого пучка проводов | Нет на складе | ||
| 145 | 1/60434/21 | Болт М8-6gх20 | Нет на складе | ||
| 146 | 1/60438/21 | Болт М8-6gх30 | Нет на складе | ||
| 147 | 1/60439/21 | Болт М8-6gх35 | Нет на складе | ||
| 155 | 1/33013/01 | Винт М6-6gх16 | Нет на складе | ||
| 156 | 1/58962/11 | Гайка ЕМ6-6Н | Нет на складе | ||
| 157 | 1/61008/11 | Гайка М8х1,25-6Н | Нет на складе | ||
| 160 | 1/07912/11 | Гайка низкая М12х1,5-6Н | Нет на складе | ||
| 161 | 1/07913/11 | Гайка низкая М14х1,5-6Н | Нет на складе | ||
| 162 | 1/07914/11 | Гайка низкая М16х1,5-6Н | Нет на складе | ||
| 163 | 1/07266/11 | Гайка низкая М18х1,5-6Н | Нет на складе | ||
| 164 | 1/07267/11 | Гайка низкая М20х1,5-6Н | Нет на складе | ||
| 171 | 1/05164/77 | Шайба 6 пружинная | Нет на складе | ||
| 172 | 1/05166/77 | Шайба 8 пружинная | Нет на складе | ||
| 173 | 1/05196/01 | Шайба плоская 8х17 | Нет на складе | ||
| 177 | 1/05208/01 | Шайба плоская 30х54 | Нет на складе | ||
| 178 | 1/07963/01 | Шплинт разводной 3х15 | Нет на складе | ||
| 179 | 853931 | Скоба | Нет на складе | ||
| 180 | 853938 | Скоба | Нет на складе | ||
| 181 | 853784-01 | Палец | Нет на складе | ||
| 182 | 864896 | Штуцер ввертный | Нет на складе | ||
| 183 | 853962 | Переходник ввертный | Нет на складе | ||
| 184 | 861339 | Штуцер фланцевый проходной | Нет на складе | ||
| 185 | 864898 | Штуцер фланцевый проходной | Нет на складе | ||
| 186 | 861022 | Шайба 10 | Нет на складе | ||
| 187 | 861023 | Шайба | Нет на складе | ||
| 188 | 864919 | Тройник проходной | Нет на складе | ||
| 189 | 861328 | Угольник | Нет на складе | ||
| 190 | 861030 | Угольник ввертный | Нет на складе | ||
| 191 | 863400 | Вилка | Нет на складе | ||
| 192 | 864236 | Кольцо уплотнительное | Нет на складе | ||
| 193 | 864273 | Кольцо уплотнительное | Нет на складе | ||
| 194 | 864411-01 | Хомут | Нет на складе | ||
| 195 | 864825 | Угольник фланцевый проходной | Нет на складе | ||
| 196 | 864826 | Тройник фланцевый проходной | Нет на складе | ||
| 197 | 864920 | Тройник 6 проходной | Нет на складе | ||
| 198 | 864921 | Тройник 12 проходной | Нет на складе | ||
| 199 | 864880 | Штуцер фланцевый проходной | Нет на складе | ||
| 200 | 864892 | Тройник ввертной симметричный | Нет на складе | ||
| 201 | 864269 | Кольцо уплотнительное | Нет на складе | ||
| 202 | 864221 | Кольцо уплотнительное толкателя | Нет на складе | ||
| 204 | 45104999101500 | Кольцо 012-015-19-2-2 ГОСТ 9833-76 | Нет на складе | ||
| 210 | 16-3515310 | Клапан контрольного вывода в сборе | Нет на складе | ||
| 211 | 8022-3537110 | Кран пневматический | Нет на складе | ||
| 212 | 100-3570210 | Цилиндр управления заслонкой в сборе | Нет на складе | ||
| 213 | 45104353710090 | Кран тормозной обратного действия с ручным управлением | Нет на складе | ||
| 213 | 45104353706030 | Кран тормозной обратного действия с ручным управлением | Нет на складе | ||
| 214 | 6022-3521110 | Головка соединительная автоматическая | Нет на складе | ||
| 215 | 6023-3521111 | Головка соединительная автоматическая | Нет на складе | ||
| 216 | 2108-3401228 | Хомут | Нет на складе | ||
| 218 | 16-3515510 | Кран экстренного растормаживания в сборе | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
