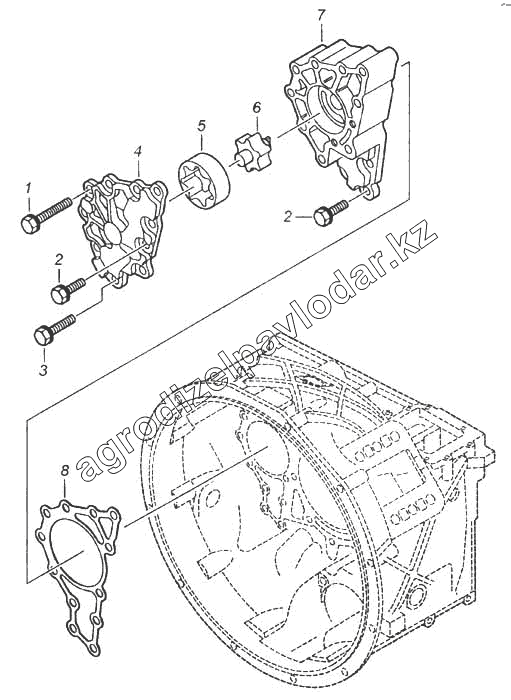

Каталог запасных частей к технике: Камский автозавод 5360. Установка насоса
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
2
3
4
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| Установка насоса | Установка насоса | Установка насоса | Нет на складе | ||
| 1 | 636015594 | Болт | Нет на складе | ||
| 2 | 636015592 | Болт | Нет на складе | ||
| 3 | 636015593 | Болт | Нет на складе | ||
| 4 | 1315302120 | Крышка насоса | Нет на складе | ||
| 5 | 1315303027 | Ротор | Нет на складе | ||
| 5 | 1315302116 | Крышка насоса | Нет на складе | ||
| 6 | 1315303039 | Вал насоса | Нет на складе | ||
| 7 | 1315302117 | Корпус насоса | Нет на складе | ||
| 7 | 1315302121 | Корпус насоса | Нет на складе | ||
| 8 | 501314747 | Прокладка | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
