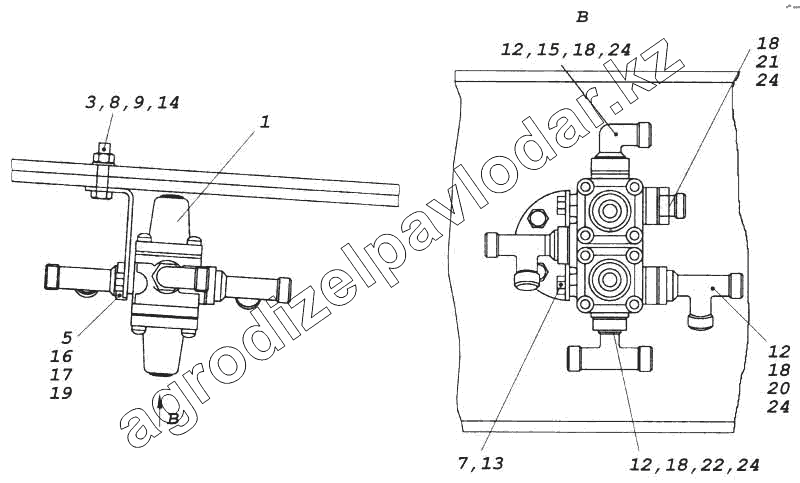

Каталог запасных частей к технике: Камский автозавод 5360. Установка четырехконтурного защитного клапана
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
3
5
7
8
9
12
12
12
13
14
15
16
17
18
18
18
18
19
20
21
22
24
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 5360-3500015-20 | 5360-3500015-20 | Установка четырехконтурного защитного клапана | Нет на складе | ||
| 1 | 53215-3515400 | Клапан защитный четырехконтурный | Нет на складе | ||
| 3 | 5320-3515219-10 | Кронштейн | Нет на складе | ||
| 5 | 740-1003439 | Кольцо уплотнительное | Нет на складе | ||
| 7 | 1/60432/21 | Болт М8-6gх16 | Нет на складе | ||
| 8 | 1/59707/21 | Болт М10х1,25-6gх25 | Нет на складе | ||
| 9 | 1/21647/11 | Гайка М10х1,25-6Н | Нет на складе | ||
| 12 | 1/07914/21 | Гайка низкая М16х1,5-6Н | Нет на складе | ||
| 13 | 1/05166/77 | Шайба 8 пружинная | Нет на складе | ||
| 14 | 1/05168/77 | Шайба 10 пружинная | Нет на складе | ||
| 15 | 861004 | Угольник | Нет на складе | ||
| 16 | 864032 | Тройник | Нет на складе | ||
| 17 | 861021 | Гайка М22х1,5-6Н | Нет на складе | ||
| 18 | 861023 | Шайба | Нет на складе | ||
| 19 | 861024 | Шайба | Нет на складе | ||
| 20 | 861349 | Тройник | Нет на складе | ||
| 21 | 853976 | Штуцер ввертный | Нет на складе | ||
| 22 | 861035 | Тройник | Нет на складе | ||
| 24 | 864236 | Кольцо уплотнительное | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
