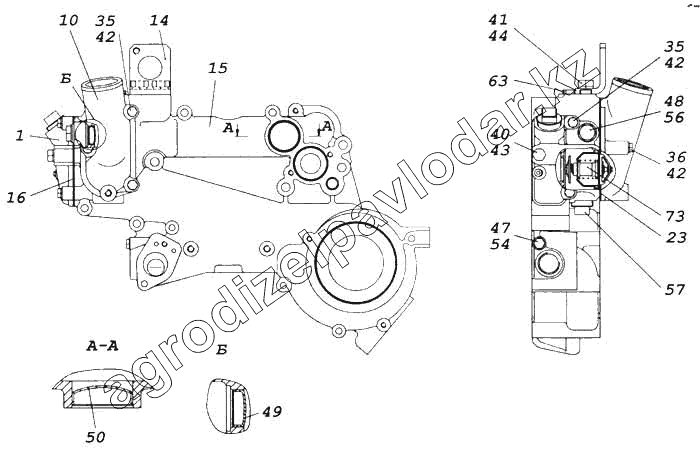

Каталог запасных частей к технике: Камский автозавод 5360. Корпус водяных каналов
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
10
14
15
16
23
35
35
36
40
41
42
42
42
43
44
47
48
49
50
54
56
57
63
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 740.11-1303010 | 740.11-1303010 | Корпус водяных каналов с термостатами | Нет на складе | ||
| 1 | 740.20-1303013 | Крышка с пробками | Нет на складе | ||
| 10 | 740.11-1303130 | Патрубок водяной коробки | Нет на складе | ||
| 14 | 7406.1002058-10 | Рым | Нет на складе | ||
| 15 | 7406.1303012-10 | Корпус водяных каналов | Нет на складе | ||
| 16 | 7406.1303015 | Прокладка крышки | Нет на складе | ||
| 23 | 7406.1303214-10 | Прокладка патрубка водяной коробки | Нет на складе | ||
| 35 | 1/60438/21 | Болт М8-6gх30 | Нет на складе | ||
| 36 | 1/60443/21 | Болт М8-6gх55 | Нет на складе | ||
| 40 | 1/12347/21 | Болт М10х1,25-6gх45 | Нет на складе | ||
| 41 | 1/14083/21 | Болт М14х1,5-6gх35 | Нет на складе | ||
| 42 | 1/05166/73 | Шайба 8 пружинная | Нет на складе | ||
| 43 | 1/05168/73 | Шайба 10 пружинная | Нет на складе | ||
| 44 | 1/05171/77 | Шайба 14 пружинная | Нет на складе | ||
| 47 | 1/02844/60 | Прокладка уплотнительная 10х16х1,5 | Нет на складе | ||
| 48 | 1/02634/60 | Прокладка 22х28х1,5 | Нет на складе | ||
| 49 | 1/43290/07 | Заглушка чашечная | Нет на складе | ||
| 50 | 1/43294/01 | Заглушка чашечная | Нет на складе | ||
| 54 | 864321 | Пробка М10х1,25-6g | Нет на складе | ||
| 56 | 864323 | Пробка М22х1,5-6Н | Нет на складе | ||
| 57 | 864344 | Пробка КГ1" | Нет на складе | ||
| 63 | 870882 | Пробка коническая транспортная КГ 3/8" | Нет на складе | ||
| 73 | ТС107.1306100-01 | Термостат в сборе | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
