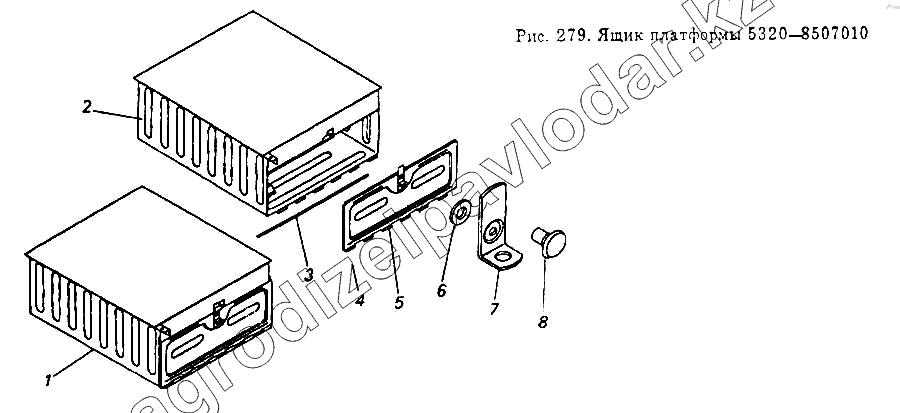

Каталог запасных частей к технике: Камский автозавод 5320. Ящик платформы
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 5320-8507010 | Ящик платформы в сборе | Нет на складе | ||
| 2 | 5320-8507023 | Корпус ящика | Нет на складе | ||
| 3 | 5320-8509089 | Ось ящика | Нет на складе | ||
| 4 | 5320-8507050 | Дверь ящика платформы в сборе | Нет на складе | ||
| 5 | 5320-8507052 | Дверка | Нет на складе | ||
| 6 | 1/05194/01 | Шайба плоская 6х12х1,5 | Нет на складе | ||
| 7 | 5320-8507075 | Накладка замка | Нет на складе | ||
| 8 | 5320-6105103 | Ось тяги | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
