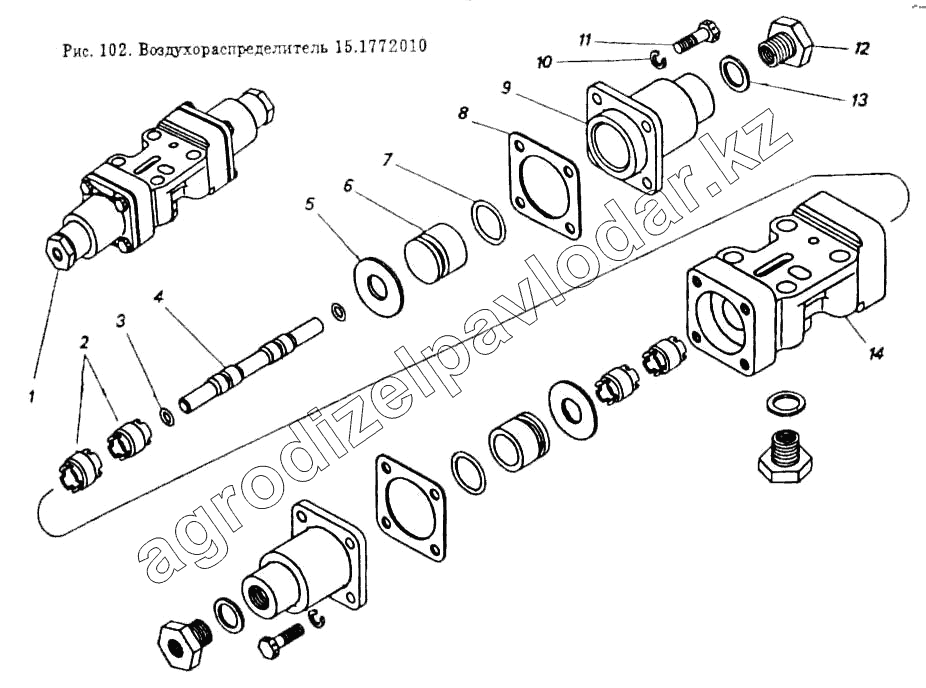

Каталог запасных частей к технике: Камский автозавод 5320. Воздухораспределитель
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 15.1772030 | 15.1772030 | Золотник с кольцами в сборе | Нет на складе | ||
| 15.1772020 | 15.1772020 | Корпус с гнездами в сборе | Нет на складе | ||
| 1 | 15.1772010 | Воздухораспределитель механизма переключения в сборе | Нет на складе | ||
| 2 | 15.1772025 | Гнездо золотника | Нет на складе | ||
| 3 | 15.1772034 | Кольцо уплотнительное золотника | Нет на складе | ||
| 4 | 15.1772032 | Золотник воздухораспределителя | Нет на складе | ||
| 5 | 870640 | Шайба плоская 12х34,5х1,2 | Нет на складе | ||
| 6 | 15.1772036 | Поршень воздухораспределителя | Нет на складе | ||
| 7 | 740.1003439 | Кольцо уплотнительное | Нет на складе | ||
| 8 | 15.1772038 | Прокладка цилиндра | Нет на складе | ||
| 9 | 15.1772028 | Цилиндр воздухораспределителя | Нет на складе | ||
| 10 | 1/05164/73 | Шайба 6 пружинная | Нет на складе | ||
| 11 | 870003 | Болт М6-6gх20 | Нет на складе | ||
| 12 | 15.1772380 | Ввертыш | Нет на складе | ||
| 13 | 1/02800/60 | Прокладка уплотнительная 14х20х1,5 | Нет на складе | ||
| 14 | 15.1772024 | Корпус | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
