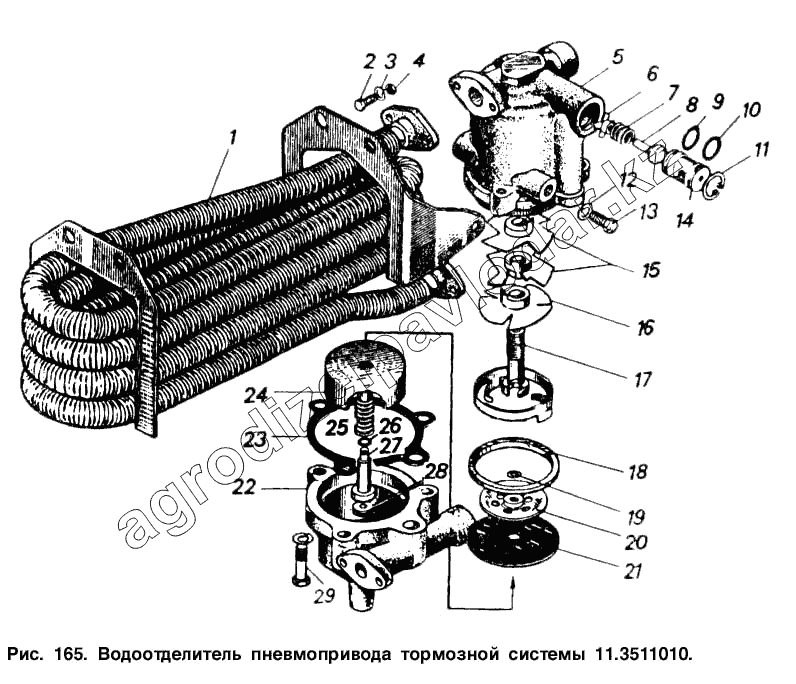

Каталог запасных частей к технике: Камский автозавод 5320. Водоотделитель пневмопривода тормозной системы
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1/60434/21 | 1/60434/21 | Болт М8-6gх20 | Нет на складе | ||
| 11.3511010 | 11.3511010 | Водоотделитель в сборе | Нет на складе | ||
| 5511-3511017 | 5511-3511017 | Кронштейн | Нет на складе | ||
| 5511-3511018 | 5511-3511018 | Кронштейн | Нет на складе | ||
| 1/02634/60 | 1/02634/60 | Прокладка 22х28х1,5 | Нет на складе | ||
| 1/05166/77 | 1/05166/77 | Шайба 8 пружинная | Нет на складе | ||
| 853977 | 853977 | Штуцер 12 ввертный | Нет на складе | ||
| 1 | 11.3511050 | Охладитель | Нет на складе | ||
| 2 | 1/59705/21 | Болт М10х1,25-6gх20 | Нет на складе | ||
| 3 | 1/05168/77 | Шайба 10 пружинная | Нет на складе | ||
| 4 | 1/21647/11 | Гайка М10х1,25-6Н | Нет на складе | ||
| 5 | 11.3511025 | Корпус | Нет на складе | ||
| 6 | 11.3511086 | Тарелка пружины | Нет на складе | ||
| 7 | 11.3511062 | Пружина клапана | Нет на складе | ||
| 8 | 11.3511082 | Клапан в сборе | Нет на складе | ||
| 9 | 11.3511065 | Кольцо уплотнительное | Нет на складе | ||
| 10 | 11.3511066 | Кольцо уплотнительное | Нет на складе | ||
| 11 | 11.3511089 | Кольцо А-22 | Нет на складе | ||
| 12 | 252135 | Шайба | Нет на складе | ||
| 13 | 201241 | Болт | Нет на складе | ||
| 14 | 11.3511088 | Поршень | Нет на складе | ||
| 15 | 11.3511092 | Диск направляющий | Нет на складе | ||
| 16 | 11.3511093 | Диск направляющий нижний | Нет на складе | ||
| 17 | 11.3511091 | Винт пустотелый | Нет на складе | ||
| 18 | 11-3511042 | Кольцо упорное | Нет на складе | ||
| 19 | 11-3511095 | Шайба | Нет на складе | ||
| 20 | 11-3511098 | Диск мембранный | Нет на складе | ||
| 21 | 11.3511096 | Мембрана | Нет на складе | ||
| 22 | 11.3511070 | Крышка | Нет на складе | ||
| 23 | 11.3511075 | Уплотнение | Нет на складе | ||
| 24 | 11.3511094 | Поршень | Нет на складе | ||
| 25 | 11.3511064 | Пружина золотника | Нет на складе | ||
| 26 | 11.3511078 | Кольцо уплотнительное | Нет на складе | ||
| 27 | 11.3511034 | Золотник клапана | Нет на складе | ||
| 28 | 11.3511036 | Диск уплотняющий | Нет на складе | ||
| 29 | 201253 | Болт | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
