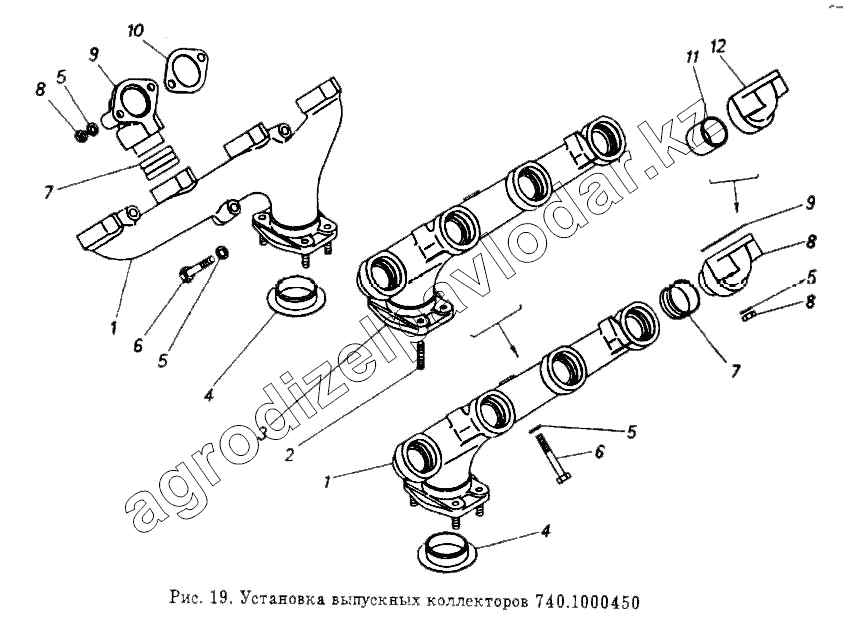

Каталог запасных частей к технике: Камский автозавод 5320. Установка выпускных коллекторов
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
1
2
3
4
4
5
5
5
5
6
6
7
7
8
8
8
9
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 740.1008020 | Коллектор выпускной в сборе | Нет на складе | ||
| 2 | 1/34499/23 | Шпилька М10х1,25х15х30 | Нет на складе | ||
| 3 | 740.1008022 | Коллектор выпускной | Нет на складе | ||
| 4 | 740.1008350 | Заглушка транспортная | Нет на складе | ||
| 5 | 870860 | Шайба тарельчатая 10 | Нет на складе | ||
| 6 | 1/42344/33 | Болт М10х1,25х70 | Нет на складе | ||
| 7 | 740.1008038 | Втулка соединительная | Нет на складе | ||
| 8 | 1/21647/27 | Гайка М10х1,25-6Н | Нет на складе | ||
| 9 | 740.1008041 | Патрубок в сборе | Нет на складе | ||
| 10 | 740.1008050 | Прокладка | Нет на складе | ||
| 11 | 740.1008048 | Втулка | Нет на складе | ||
| 12 | 740.1008044 | Патрубок | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
