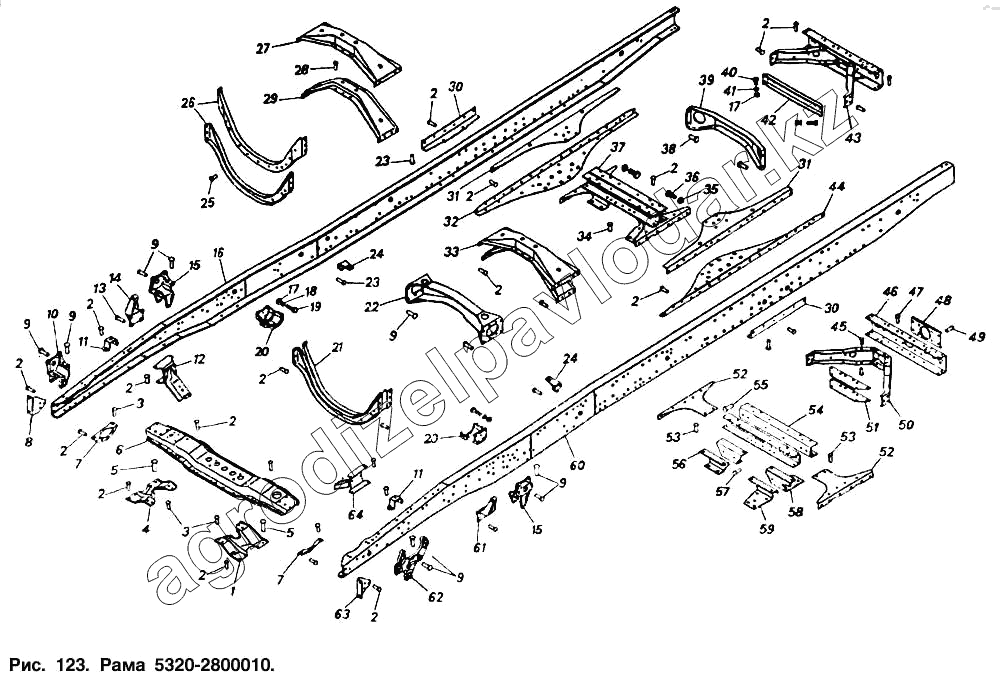

Каталог запасных частей к технике: Камский автозавод 5320. Рама 5320-2800010
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
4
5
5
6
7
7
8
9
9
9
9
9
9
10
11
11
12
13
14
15
15
16
17
17
18
19
20
20
21
22
23
23
24
24
25
26
27
28
29
30
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
53
55
56
57
58
59
60
61
62
63
64
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1/13905/00 | 1/13905/00 | БолтМ16х1,5-6ях40 | Нет на складе | ||
| 1 | 5320-2801219 | Раскос поперечины №1 левый | Нет на складе | ||
| 2 | 1/29983/00 | Заклепка 12х32 | Нет на складе | ||
| 3 | 1/29982/00 | Заклепка 12х30 | Нет на складе | ||
| 4 | 5320-2801218 | Раскос поперечины №1 правый | Нет на складе | ||
| 5 | 1/30230/00 | Заклепка 16х45 | Нет на складе | ||
| 6 | 5320-2801082 | Поперечина № 1 рамы | Нет на складе | ||
| 7 | 5320-2801087 | Кронштейн опорный поперечины № 1 | Нет на складе | ||
| 8 | 5511-2803026 | Кронштейн переднего буфера правый | Нет на складе | ||
| 9 | 1/30228/00 | Заклепка 16х40 | Нет на складе | ||
| 10 | 5320-2902444 | Кронштейн передней подвески передний правый | Нет на складе | ||
| 11 | 5320-1302079 | Кронштейн опоры радиатора | Нет на складе | ||
| 12 | 5320-1001010 | Кронштейн передней опоры силового агрегата правый в сборе | Нет на складе | ||
| 13 | 1/29984/00 | Заклепка 12х35 | Нет на складе | ||
| 14 | 5320-2905540 | Кронштейн амортизатора верхний | Нет на складе | ||
| 15 | 5320-2902447 | Кронштейн | Нет на складе | ||
| 16 | 5320-2801020 | Лонжерон правый | Нет на складе | ||
| 17 | 1/61015/11 | Гайка М12х1,25-6Н | Нет на складе | ||
| 18 | 1/05170/77 | Шайба 12 пружинная | Нет на складе | ||
| 19 | 1/55406/21 | Болт М12х1,25-6gх40 | Нет на складе | ||
| 20 | 5320-1001048 | Кронштейн задней опоры силового агрегата | Нет на складе | ||
| 21 | 5320-2801100 | Поперечина № 2 в сборе | Нет на складе | ||
| 22 | 5511-2801152 | Поперечина № 3 рамы в сборе | Нет на складе | ||
| 23 | 1/29985/00 | Заклепка 12х38 | Нет на складе | ||
| 24 | 5320-1001173 | Кронштейн балки поддерживающей опоры силового агрегата | Нет на складе | ||
| 25 | 1/29982/00 | Заклепка 12х30 | Нет на складе | ||
| 26 | 5320-2801102 | Поперечина № 2 | Нет на складе | ||
| 27 | 5320-2801177 | Поперечина № 4 | Нет на складе | ||
| 28 | 1/29982/00 | Заклепка 12х30 | Нет на складе | ||
| 29 | 5320-2801178 | Усилитель поперечины | Нет на складе | ||
| 30 | 5320-2801203 | Подкладка кронштейна балансирной подвески | Нет на складе | ||
| 31 | 5320-2801190 | Косынка поперечины № 5 верхняя | Нет на складе | ||
| 32 | 5320-2801188 | Косынка правая | Нет на складе | ||
| 33 | 5320-2801172 | Поперечина № 4 в сборе | Нет на складе | ||
| 34 | 1/30226/00 | Заклепка 16х35 | Нет на складе | ||
| 35 | 251649 | Гайка М16х1,5-6Н ОСТ 37.001.197-97 | Нет на складе | ||
| 36 | 1/13762/21 | Болт М16х1,5-6gх35 | Нет на складе | ||
| 37 | 5320-2801184 | Поперечина № 5 рамы в сборе | Нет на складе | ||
| 38 | 1/30227/00 | Заклепка | Нет на складе | ||
| 39 | 53212-2801177 | Поперечина № 6 | Нет на складе | ||
| 40 | 1/55404/21 | Болт М12х1,25-6gх30 | Нет на складе | ||
| 41 | 1/05170/77 | Шайба 12 пружинная | Нет на складе | ||
| 42 | 5320-2801315 | Стяжка раскоса | Нет на складе | ||
| 43 | 5320-2801301 | Поперечина рамы задняя в сборе | Нет на складе | ||
| 44 | 5320-2801185 | Косынка поперечины № 5 нижняя левая | Нет на складе | ||
| 45 | 1/30187/00 | Заклепка | Нет на складе | ||
| 46 | 5320-2801302 | Поперечина задняя | Нет на складе | ||
| 47 | 1/30189/00 | Заклепка 10х32 | Нет на складе | ||
| 48 | 5320-2801305 | Накладка | Нет на складе | ||
| 49 | 1/29982/00 | Заклепка 12х30 | Нет на складе | ||
| 50 | 5320-2801313 | Раскос задней поперечины | Нет на складе | ||
| 51 | 5320-2801307 | Косынка раскоса | Нет на складе | ||
| 52 | 5320-2801194 | Косынка поперечины № 5 рамы средняя | Нет на складе | ||
| 53 | 1/30230/00 | Заклепка 16х45 | Нет на складе | ||
| 55 | 1/30228/00 | Заклепка 16х40 | Нет на складе | ||
| 56 | 5320-2801242 | Проставка лонжерона рамы правая | Нет на складе | ||
| 57 | 1/29983/00 | Заклепка 12х32 | Нет на складе | ||
| 58 | 4310-2801245 | Проставка лонжерона рамы левая задняя | Нет на складе | ||
| 59 | 4310-2801243 | Проставка лонжерона рамы левая передняя | Нет на складе | ||
| 60 | 5320-2801021 | Лонжерон левый | Нет на складе | ||
| 61 | 5320-2905541 | Кронштейн амортизатора верхний левый | Нет на складе | ||
| 62 | 5320-2902445 | Кронштейн передней подвески передний левый | Нет на складе | ||
| 63 | 5511-2803027 | Кронштейн переднего буфера левый | Нет на складе | ||
| 64 | 5320-1001011 | Кронштейн передней опоры левый в сборе | Нет на складе | ||
| 64 | 5320-2801186 | Поперечина № 5 рамы | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
