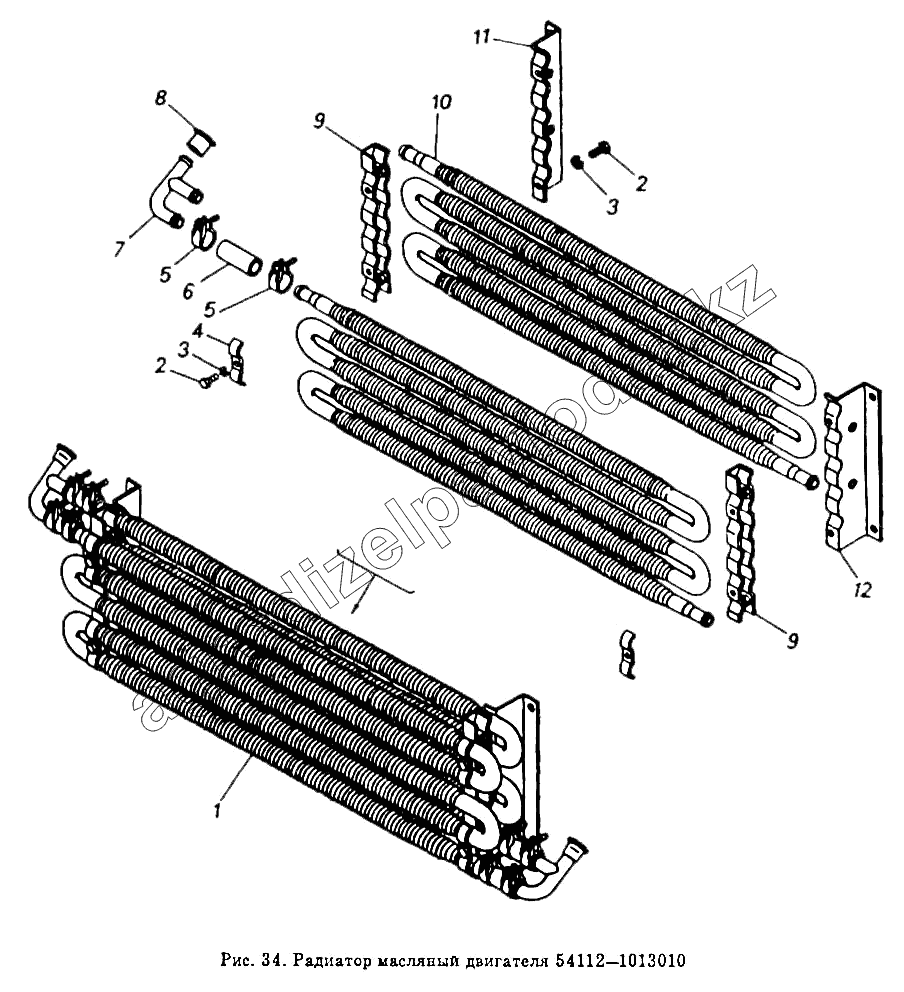

Каталог запасных частей к технике: Камский автозавод 5320. Радиатор масляный двигателя
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
2
3
3
4
5
5
6
7
8
9
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 54112-1013010 | Радиатор масляный двигателя в сборе | Нет на складе | ||
| 2 | 1/09024/21 | Болт М6-6gх20 | Нет на складе | ||
| 3 | 1/06164/77 | Шайба пружинная 6 | Нет на складе | ||
| 4 | 54112-1013107 | Скоба | Нет на складе | ||
| 5 | 1/01690/90 | Хомут 25 | Нет на складе | ||
| 6 | 54112-1013108 | Рукав | Нет на складе | ||
| 7 | 54112-1013120 | Труба | Нет на складе | ||
| 8 | 850961 | Пробка транспортная | Нет на складе | ||
| 9 | 54112-1013087 | Планка крепления | Нет на складе | ||
| 10 | 54112-1013011 | Секция с турболизатором | Нет на складе | ||
| 11 | 54112-1013082 | Кронштейн правый | Нет на складе | ||
| 12 | 54112-1013083 | Кронштейн левый | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
