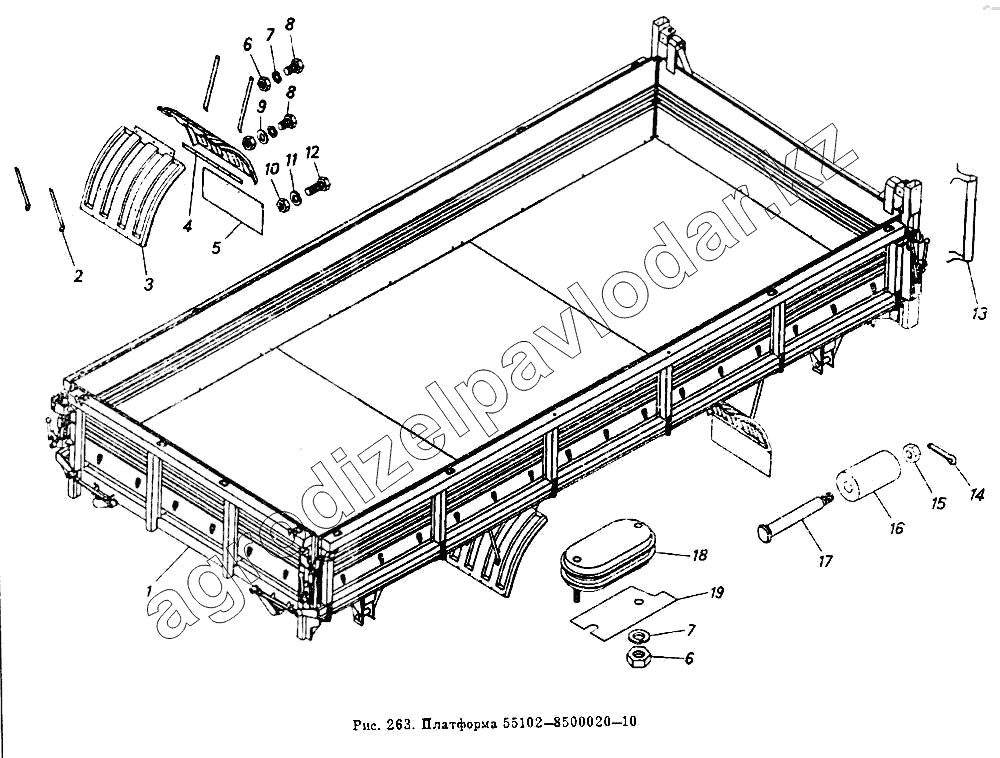

Каталог запасных частей к технике: Камский автозавод 5320. Платформа 55102-8500020-10
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 55102-8500020-10 | Платформа в сборе | Нет на складе | ||
| 2 | 55102-8511022-10 | Укосина | Нет на складе | ||
| 3 | 55102-8511185 | Щиток брызговика | Нет на складе | ||
| 4 | 5511-8404283 | Пластина крепления фартука | Нет на складе | ||
| 5 | 5511-8404282 | Фартук брызговика | Нет на складе | ||
| 6 | 1/21647/11 | Гайка М10х1,25-6Н | Нет на складе | ||
| 7 | 1/05168/70 | Шайба 10 пружинная | Нет на складе | ||
| 8 | 1/59705/21 | Болт М10х1,25-6gх20 | Нет на складе | ||
| 9 | 1/26468/01 | Шайба плоская 10,2х25х2 | Нет на складе | ||
| 10 | 1/58962/11 | Гайка ЕМ6-6Н | Нет на складе | ||
| 11 | 1/05164/70 | Шайба 6 пружинная | Нет на складе | ||
| 12 | 1/09022/21 | Болт ТЕМ6-6gх16 | Нет на складе | ||
| 13 | 55102-8505188 | Чехол цепи | Нет на складе | ||
| 14 | 1/07336/01 | Шплинт 3х25 | Нет на складе | ||
| 15 | 1/07923/11 | Гайка М14х1,5-6Н | Нет на складе | ||
| 16 | 55102-8501398 | Ролик | Нет на складе | ||
| 17 | 55102-8501399 | Ось | Нет на складе | ||
| 18 | 55102-8501300 | Амортизатор | Нет на складе | ||
| 19 | 55102-8501307 | Прокладка амортизатора | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
