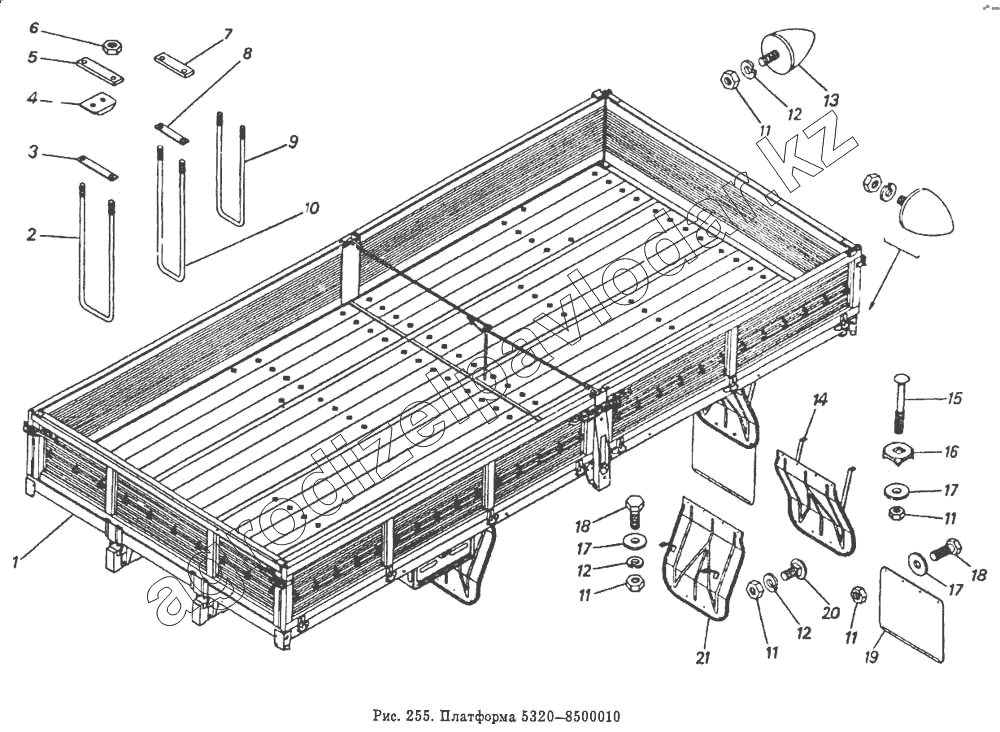

Каталог запасных частей к технике: Камский автозавод 5320. Платформа 5320-8500010
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
11
11
11
11
12
12
12
13
14
15
16
17
17
17
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 5320-8500010 | Платформа в сборе | Нет на складе | ||
| 2 | 5320-8521082 | Хомут крепления платформы к раме | Нет на складе | ||
| 3 | 5320.8521091 | Стяжка хомута № 1 | Нет на складе | ||
| 4 | 5320-8521085 | Обойма хомута продольных брусьев | Нет на складе | ||
| 5 | 5320-8521087 | Накладка хомута № 1 | Нет на складе | ||
| 6 | 251648 | Гайка М14х1,5-6Н ОСТ 37.001.197-75 | Нет на складе | ||
| 7 | 5320-8521088 | Накладка | Нет на складе | ||
| 8 | 5320-8521089 | Стяжка | Нет на складе | ||
| 9 | 5320-8521084 | Хомут № З | Нет на складе | ||
| 10 | 5320-8521083 | Хомут № 2 | Нет на складе | ||
| 11 | 1/61008/11 | Гайка М8х1,25-6Н | Нет на складе | ||
| 12 | 1/05166/77 | Шайба 8 пружинная | Нет на складе | ||
| 13 | 5320-500Ц06 | Буфер | Нет на складе | ||
| 14 | 5320-8511053 | Брызговик задний в сборе | Нет на складе | ||
| 15 | 2102.2804054 | Болт М8х58 | Нет на складе | ||
| 16 | 53212-8522011 | Шайба специальная под головку болта | Нет на складе | ||
| 17 | 1/26467/01 | Шайба плоская 8х20х2 | Нет на складе | ||
| 18 | 1/60434/21 | Болт М8-6gх20 | Нет на складе | ||
| 19 | 5320-8511083 | Фартук брызговика | Нет на складе | ||
| 20 | 210378 | Болт М8х6gх16 | Нет на складе | ||
| 21 | 5320-8511011 | Брызговик передний левый | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
