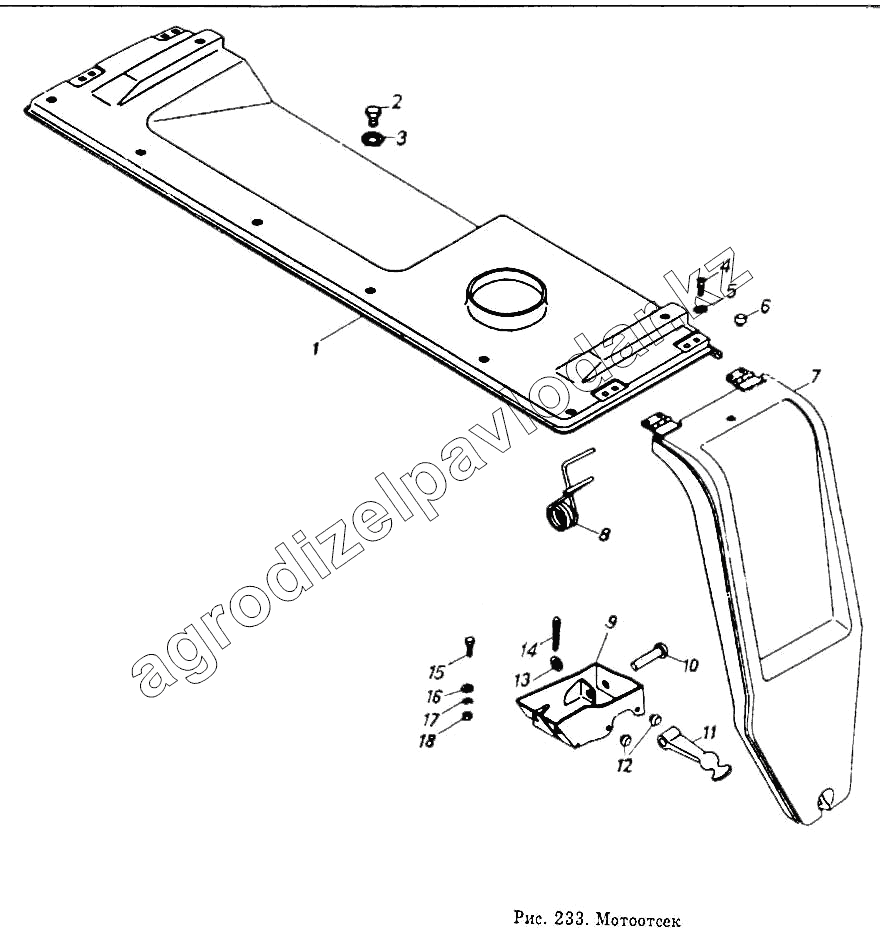

Каталог запасных частей к технике: Камский автозавод 5320. Мотоотсек
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1/61008/11 | 1/61008/11 | Гайка М8х1,25-6Н | Нет на складе | ||
| 5320-5614021 | 5320-5614021 | Панель мотоотсека откидная левая в сборе | Нет на складе | ||
| 5511-5614012 | 5511-5614012 | Панель мотоотсека верхняя в сборе (только длля 5511) | Нет на складе | ||
| 5320-5614110 | 5320-5614110 | Кронштейн запора панели мотоотсека правый в сборе | Нет на складе | ||
| 5320-5614111 | 5320-5614111 | Кронштейн запора панели мотоотсека левый в сборе | Нет на складе | ||
| 5320-5614116 | 5320-5614116 | Кронштейн запора кожуха правый | Нет на складе | ||
| 853548 | 853548 | Гайкодержатель М8 | Нет на складе | ||
| 853546 | 853546 | Гайкодержатель М5 | Нет на складе | ||
| 1 | 5320-5614012 | Панель мотоотсека верхняя в сборе (кроме 5511) | Нет на складе | ||
| 2 | 1/60431/21 | Болт М8-6gх14 | Нет на складе | ||
| 3 | 1/06156/73 | Шайба 8 зубчатая | Нет на складе | ||
| 4 | 1/32740/01 | Винт М5-6gх12 | Нет на складе | ||
| 5 | 1/06153/71 | Шайба 5 зубчатая | Нет на складе | ||
| 6 | 5320-8401296 | Буфер | Нет на складе | ||
| 7 | 5320-5614020 | Панель мотоотсека откидная правая в сборе | Нет на складе | ||
| 8 | 5410-540634 | Пружина откидной панели мотоотсека | Нет на складе | ||
| 9 | 5320-5614117 | Кронштейн запора кожуха левый | Нет на складе | ||
| 10 | 260022 | Палец 6х45.01 ОСТ 37.001.163-97 | Нет на складе | ||
| 11 | 4310-8047013 | Ручка запора | Нет на складе | ||
| 12 | 5320-8401296 | Буфер | Нет на складе | ||
| 13 | 1/05194/01 | Шайба плоская 6х12х1,5 | Нет на складе | ||
| 14 | 1/07342/01 | Шплинт разводной 2х15 | Нет на складе | ||
| 15 | 1/60432/21 | Болт М8-6gх16 | Нет на складе | ||
| 16 | 1/26467/01 | Шайба плоская 8х20х2 | Нет на складе | ||
| 17 | 1/05166/77 | Шайба 8 пружинная | Нет на складе | ||
| 18 | 1/61008/11 | Гайка М8х1,25-6Н | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
