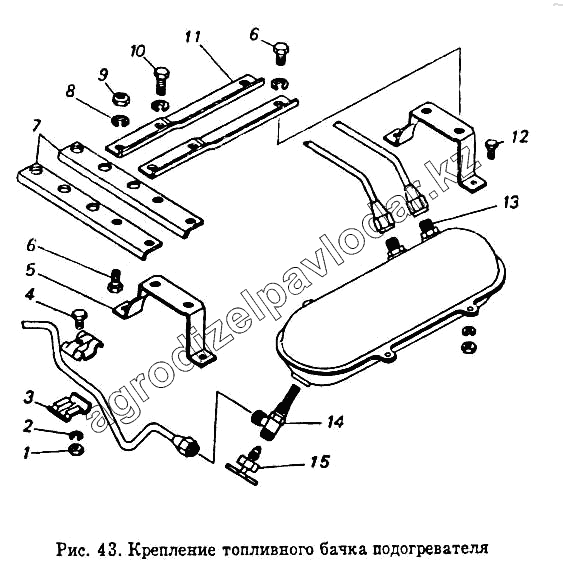

Каталог запасных частей к технике: Камский автозавод 5320. Крепление топливного бачка подогревателя
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 1/61008/11 | Гайка М8х1,25-6Н | Нет на складе | ||
| 2 | 1/05166/77 | Шайба 8 пружинная | Нет на складе | ||
| 3 | 5320-3408163 | Планка крепления труб насоса | Нет на складе | ||
| 4 | 1/60432/21 | Болт М8-6gх16 | Нет на складе | ||
| 5 | 5320-1015684 | Кронштейн в сборе | Нет на складе | ||
| 6 | 1/59705/21 | Болт М10х1,25-6gх20 | Нет на складе | ||
| 7 | 5320-1015283 | Угольник поперечный | Нет на складе | ||
| 8 | 1/05168/77 | Шайба 10 пружинная | Нет на складе | ||
| 9 | 1/21647/11 | Гайка М10х1,25-6Н | Нет на складе | ||
| 10 | 1/59707/21 | Болт М10х1,25-6gх25 | Нет на складе | ||
| 11 | 5320-1015615 | Угольник продольный | Нет на складе | ||
| 12 | 1/60434/21 | Болт М8-6gх20 | Нет на складе | ||
| 13 | 864804 | Штуцер ввертный | Нет на складе | ||
| 14 | 5320-1015692 | Корпус крана с фильтром в сборе | Нет на складе | ||
| 15 | 5320-1015385 | Пробка крана в сборе | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
