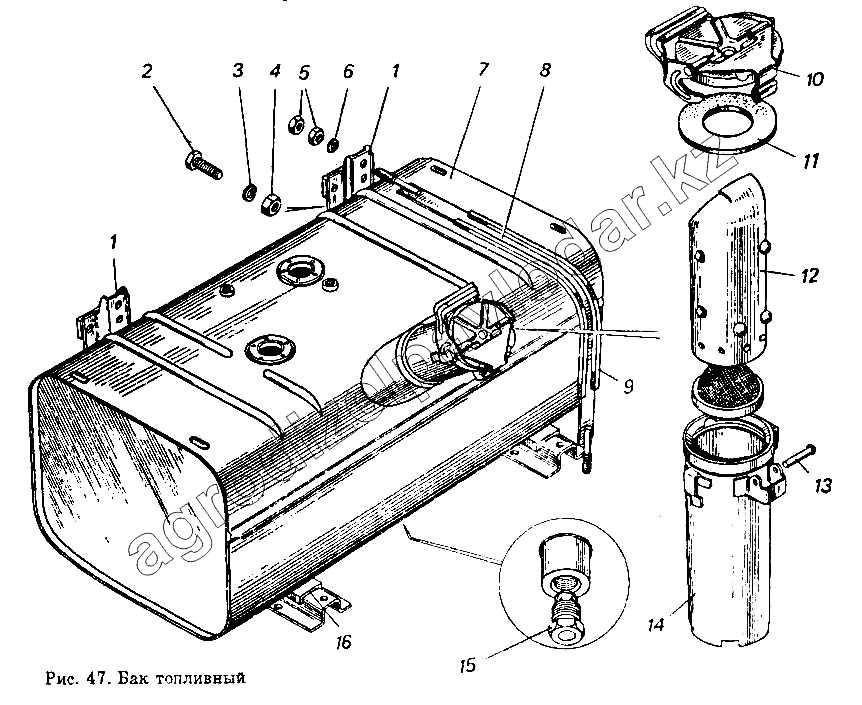

Каталог запасных частей к технике: Камский автозавод 5320. Бак топливный
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 5511-1101010 | 5511-1101010 | Бак топливный в сборе | Нет на складе | ||
| 5320-1103015 | 5320-1103015 | Корпус пробки в сборе | Нет на складе | ||
| 5430-1101104-10 | 5430-1101104-10 | Кронштейн | Нет на складе | ||
| 5320-1103010 | 5320-1103010 | Пробка топливного бака в сборе | Нет на складе | ||
| 1 | 5320-1101102-10 | Кронштейн крепления бака топливного в сборе | Нет на складе | ||
| 2 | 1/55406/21 | Болт М12х1,25-6gх40 | Нет на складе | ||
| 3 | 1/05170/77 | Шайба 12 пружинная | Нет на складе | ||
| 4 | 1/61015/11 | Гайка М12х1,25-6Н | Нет на складе | ||
| 5 | 1/21647/11 | Гайка М10х1,25-6Н | Нет на складе | ||
| 6 | 1/26386/01 | Шайба плоская 10,6х18х2 | Нет на складе | ||
| 7 | 5320-1101010 | Бак топливный в сборе | Нет на складе | ||
| 8 | 5320-1101110-10 | Хомут крепления в сборе | Нет на складе | ||
| 9 | 5320-1101115 | Прокладка хомута | Нет на складе | ||
| 10 | 5320-1103070 | Облицовка пробки в сборе | Нет на складе | ||
| 11 | 5320-1103076 | Прокладка пробки | Нет на складе | ||
| 12 | 5320-1101090 | Трубка выдвижная в сборе | Нет на складе | ||
| 13 | 255141 | Заклепка 5х40.01.016 ОСТ 37.001.157-75 | Нет на складе | ||
| 14 | 5320-1101060 | Трубка наливная в сборе | Нет на складе | ||
| 15 | 5320-1101018 | Пробка спускного клапана | Нет на складе | ||
| 16 | 55102-1101109 | Прокладка кронштейна крепления топливного бака | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
