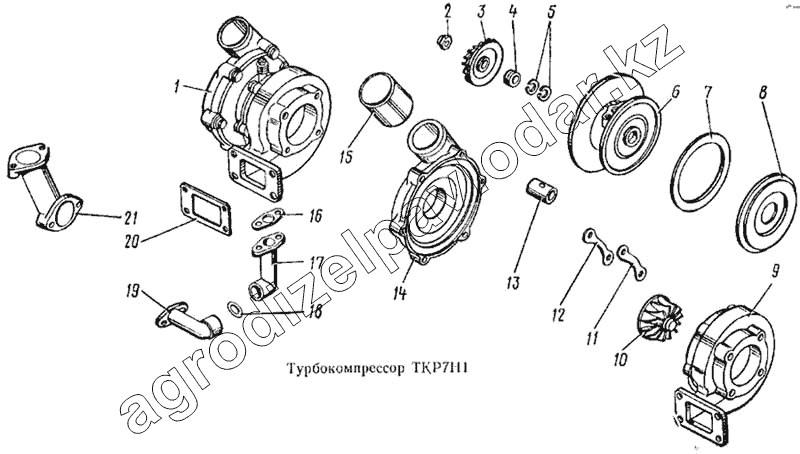

Каталог запасных частей к технике: Камский автозавод 5315. Турбокомпрессор ТКР7Н1
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 7403-1118008 | Турбокомпрессор ТКР7Н-1 | Нет на складе | ||
| 2 | 7403-1118120 | Гайка крепления колеса компрессора | Нет на складе | ||
| 3 | 7403-1118110 | Колесо компрессора | Нет на складе | ||
| 4 | 7403-1118084 | Маслоотражатель | Нет на складе | ||
| 5 | 7403-1118106 | Кольцо уплотнительное | Нет на складе | ||
| 6 | 7403-1118019 | Корпус подшипников | Нет на складе | ||
| 7 | 7403-1118178 | Прокладка | Нет на складе | ||
| 8 | 7403-1118176-10 | Экран | Нет на складе | ||
| 9 | 7403-1118154 | Корпус турбины | Нет на складе | ||
| 10 | 7403-1118082-10 | Ротор | Нет на складе | ||
| 11 | 7403-1118158 | Планка | Нет на складе | ||
| 12 | 7403-1118159 | Шайба замковая | Нет на складе | ||
| 13 | 7403-1118030 | Подшипник | Нет на складе | ||
| 14 | 7403-1118130 | Корпус компрессора в сборе | Нет на складе | ||
| 15 | 7403.1118278 | Рукав 56х69-0,98 L-65 мм. | Нет на складе | ||
| 16 | 7403.1118042 | Прокладка | Нет на складе | ||
| 17 | 7403-1118240 | Патрубок сливной | Нет на складе | ||
| 18 | 7403-1118236 | Кольцо уплотнительное | Нет на складе | ||
| 19 | 7403-1118240-10 | Патрубок сливной | Нет на складе | ||
| 20 | 7403.1118189 | Прокладка турбины | 112 тенге | ||
| 21 | 7403-1118242 | Патрубок | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
