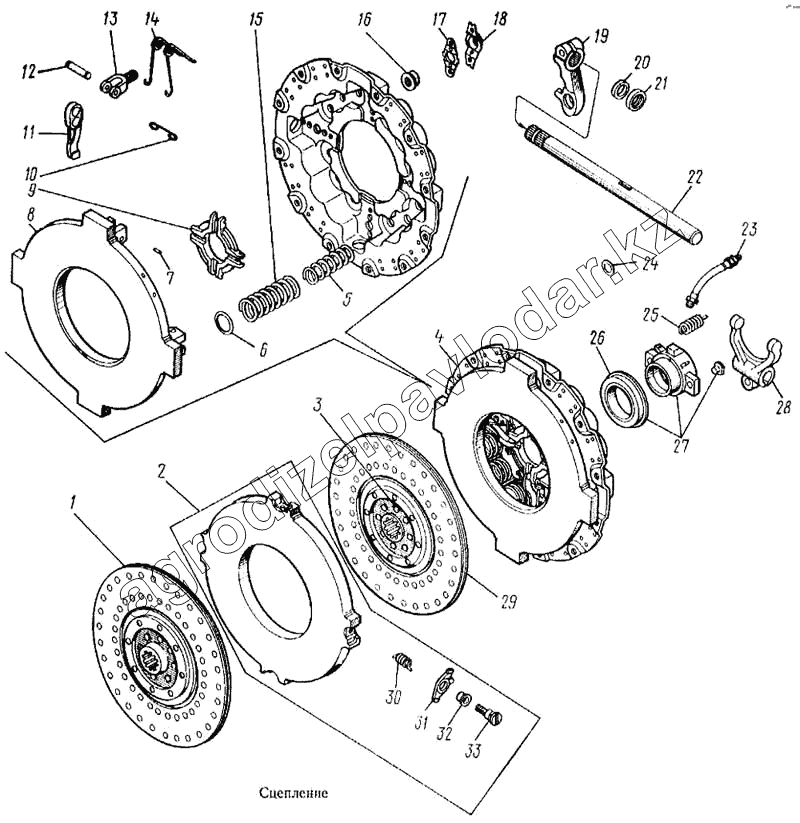

Каталог запасных частей к технике: Камский автозавод 5315. Сцепление
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 142.1601130 | Диск ведомый сцепления | Нет на складе | ||
| 2 | 14-1001092 | Диск ведущий средний в сборе | Нет на складе | ||
| 3 | 14.1601142 | Ступица ведомого диска | Нет на складе | ||
| 4 | 142.1601090 | Диск нажимной сцепления с кожухом | 49 565 тенге | ||
| 5 | 142.1601116 | Пружина нажимная внутренняя | Нет на складе | ||
| 6 | 142.1601118 | Прокладка нажимной пружины | Нет на складе | ||
| 7 | 14.1601270 | Ролик 2х11,8 игольчатый | Нет на складе | ||
| 8 | 142.1601093 | Диск нажимной сцепления | Нет на складе | ||
| 9 | 14.1601120 | Кольцо упорное | 2 367 тенге | ||
| 10 | 14.1601275 | Петля пружины | 42 тенге | ||
| 11 | 14.1601095 | Рычаг оттяжной нажимного диска | Нет на складе | ||
| 12 | 14.1601113 | Ось рычага нажимного диска | 112 тенге | ||
| 13 | 14.1601108 | Вилка рычага нажимного диска | Нет на складе | ||
| 14 | 14.1601273 | Пружина упорного кольца | Нет на складе | ||
| 15 | 14.1601115-10 | Пружина нажимная | Нет на складе | ||
| 16 | 14.1601109 | Гайка регулировочная | 214 тенге - 492 тенге | ||
| 17 | 14.1601110 | Пластина опорная регулировочной гайки | Нет на складе | ||
| 18 | 14.1601111 | Пластина запорная | Нет на складе | ||
| 19 | 14.1601217 | Рычаг вала вилки выключения сцепления | 7 167 тенге | ||
| 20 | 14.1601242 | Кольцо уплотнительное сальника | Нет на складе | ||
| 20 | 14-1601224 | Кольцо уплотнительное съемника | Нет на складе | ||
| 21 | 14.1601244 | Кольцо сальника ГОСТ 6308-71 | Нет на складе | ||
| 22 | 14.1601215 | Вал вилки выключения сцепления | Нет на складе | ||
| 23 | 14.1601230 | Шланг смазки муфты выключения сцепления | Нет на складе | ||
| 24 | 14.1601239 | Кольцо ниппеля | Нет на складе | ||
| 25 | 14.1601188 | Пружина муфты выключения сцепления | Нет на складе | ||
| 26 | 14.1001196-01 | Подшипник 986 714 КС17 муфты сцепления | Нет на складе | ||
| 27 | 14.1601180 | Муфта выключения сцепления в сборе | Нет на складе | ||
| 28 | 14.1601203 | Вилка выключения сцепления | Нет на складе | ||
| 29 | 14-1601138-30 | Накладка сцепления фрикционная | Нет на складе | ||
| 30 | 14.1601314 | Пружина отжимного рычага | Нет на складе | ||
| 31 | 14.1601300 | Рычаг отжимной | Нет на складе | ||
| 32 | 14.1601310 | Втулка отжимного рычага | Нет на складе | ||
| 33 | 14.1601306 | Ось отжимного рычага | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
