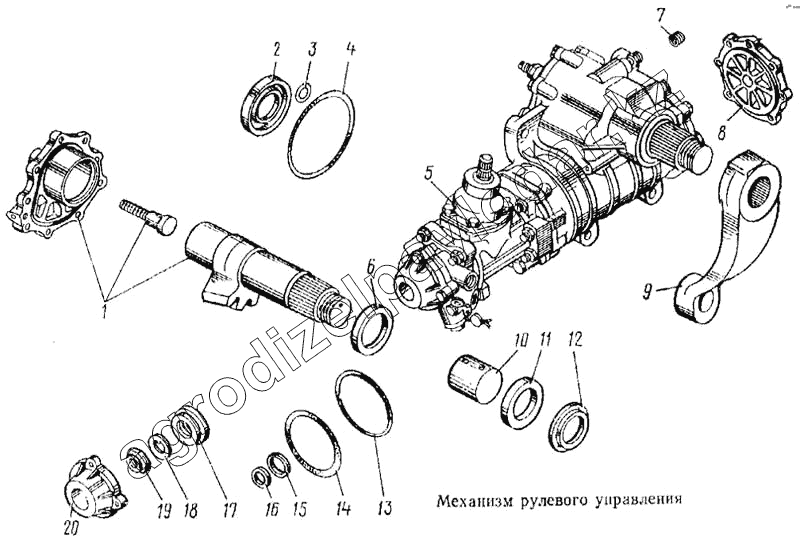

Каталог запасных частей к технике: Камский автозавод 5315. Механизм рулевого управления
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 862812 | 862812 | Кольцо упорное втулки | Нет на складе | ||
| 4310-3401092 | 4310-3401092 | Накладка защитная | Нет на складе | ||
| 1 | 4310-3401063 | Вал сошки с регулировочным винтом и боковой крышкой | Нет на складе | ||
| 2 | 4310-3401029-10 | Манжета уплотнительная вала сошки | Нет на складе | ||
| 3 | 864204 | Кольцо уплотнительное | Нет на складе | ||
| 4 | 864206 | Кольцо уплотнительное | Нет на складе | ||
| 5 | 4310-3400020 | Механизм рулевого управления в сборе | Нет на складе | ||
| 6 | 4310-3401029-10 | Манжета уплотнительная вала сошки | Нет на складе | ||
| 7 | 5320-3401377 | Колпачок клапана | Нет на складе | ||
| 8 | 4310-3401529 | Крышка задняя картера рулевого управления | Нет на складе | ||
| 9 | 53212-3401090 | Сошка рулевого управления | Нет на складе | ||
| 10 | 4310-3401076 | Втулка картера | Нет на складе | ||
| 11 | 864190 | Манжета вала сошки в сборе | 103 тенге - 191 тенге | ||
| 12 | 4310-3401030 | Манжета наружная сальника сошки вала в сборе | Нет на складе | ||
| 13 | 864207 | Кольцо уплотнительное рулевого механизма | Нет на складе | ||
| 14 | 4310-3401415 | Кольцо уплотнительное рейки-поршня | Нет на складе | ||
| 15 | 5320-3401391 | Кольцо распорное | Нет на складе | ||
| 16 | 5320-3401361 | Кольцо уплотнительное винта рулевого управления | Нет на складе | ||
| 17 | 864650 | Подшипник упорный | Нет на складе | ||
| 18 | 5320-3401373 | Шайба пружинная | Нет на складе | ||
| 19 | 853512 | Гайка М25х1,5-6Н | Нет на складе | ||
| 20 | 4310-3401079 | Крышка передняя | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
