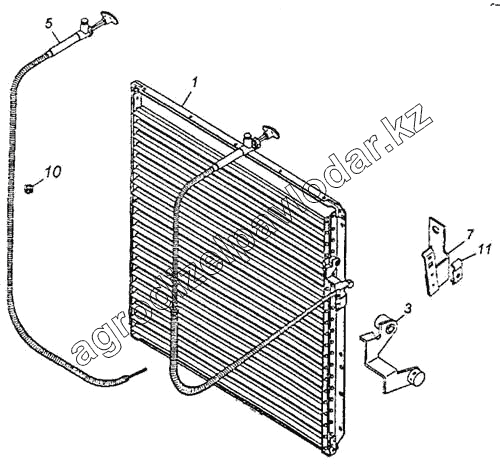

Каталог запасных частей к технике: Камский автозавод 4326. Установка жалюзи радиатора
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
3
5
7
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 53205-1310110 | Жалюзи радиатора в сборе | Нет на складе | ||
| 3 | 53205-1310180 | Рычаг привода жалюзи в сборе | Нет на складе | ||
| 5 | 5320-1310210 | Тяга управления жалюзи радиатора | Нет на складе | ||
| 7 | 53205-1310229 | Кронштейн крепления привода тяги в сборе | Нет на складе | ||
| 10 | 5320-1310277 | Втулка оболочки троса | Нет на складе | ||
| 11 | 5320-1310259 | Зажим оболочки троса жалюзи | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
