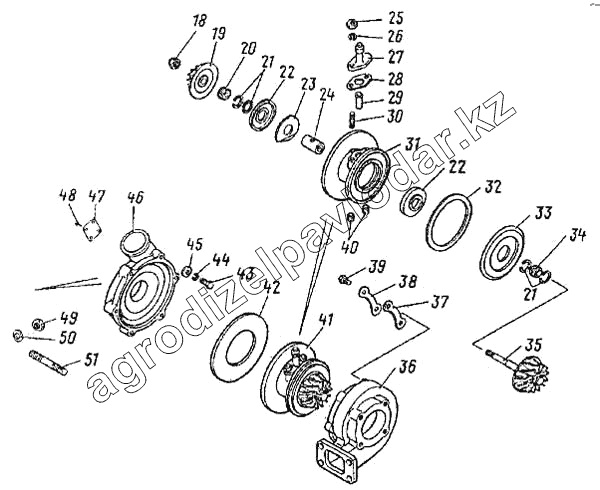

Каталог запасных частей к технике: Камский автозавод 4326. Турбокомпрессор ТКР-7Н, левый
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 18 | 7403-1118120 | Гайка крепления колеса компрессора | Нет на складе | ||
| 19 | 7403-1118110 | Колесо компрессора | Нет на складе | ||
| 20 | 7403-1118084 | Маслоотражатель | Нет на складе | ||
| 21 | 7403-1118106 | Кольцо уплотнительное | Нет на складе | ||
| 22 | 7403.1118026 | Крышка уплотнения | Нет на складе | ||
| 23 | 7403.1118028 | Экран маслосбрасывающий | Нет на складе | ||
| 24 | 7403-1118030 | Подшипник | Нет на складе | ||
| 25 | 1/61008/11 | Гайка М8х1,25-6Н | Нет на складе | ||
| 26 | 1/05166/73 | Шайба 8 пружинная | Нет на складе | ||
| 27 | 7403.1118040 | Переходник | Нет на складе | ||
| 28 | 7403.1118042 | Прокладка | Нет на складе | ||
| 29 | 7403.1118044 | Фиксатор | Нет на складе | ||
| 30 | 1/35431/21 | Шпилька М8х1,25-16х16 | Нет на складе | ||
| 31 | 7403.1118024 | Корпус подшипников | Нет на складе | ||
| 32 | 7403-1118178 | Прокладка | Нет на складе | ||
| 33 | 7403.1118176 | Экран | Нет на складе | ||
| 34 | 7403.1118083 | Втулка кольцедержатель | Нет на складе | ||
| 35 | 7403.1118086 | Колесо турбины с валом в | Нет на складе | ||
| 36 | 7403-1118154 | Корпус турбины | Нет на складе | ||
| 37 | 7403-1118158 | Планка | Нет на складе | ||
| 38 | 7403-1118159 | Шайба замковая | Нет на складе | ||
| 39 | 1/60432/27 | Болт | Нет на складе | ||
| 40 | 7403.1118029 | Ввертыш | Нет на складе | ||
| 41 | 7403.1118018 | Корпус подшипников с ротором | Нет на складе | ||
| 42 | 7403.1118149 | Экран корпуса компрессора | Нет на складе | ||
| 43 | 1/60434/21 | Болт М8-6gх20 | Нет на складе | ||
| 44 | 1/05166/73 | Шайба 8 пружинная | Нет на складе | ||
| 45 | 7403.1118160 | Шайба упорная | Нет на складе | ||
| 46 | 7403-1118130 | Корпус компрессора в сборе | Нет на складе | ||
| 49 | 1/21647/27 | Гайка М10х1,25-6Н | Нет на складе | ||
| 50 | 870860 | Шайба тарельчатая 10 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
