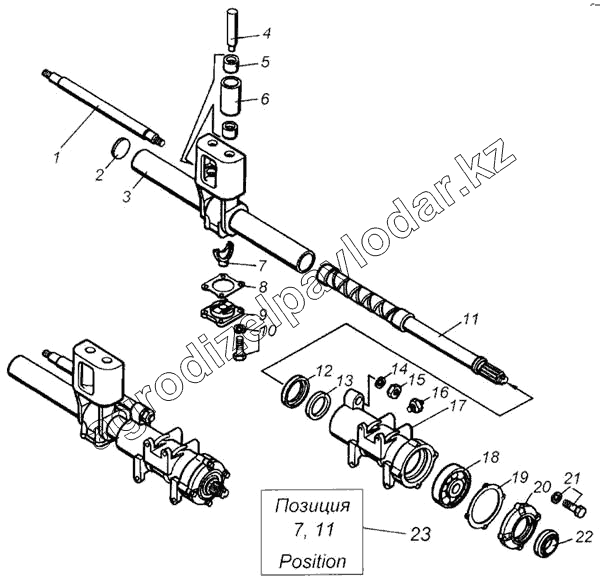

Каталог запасных частей к технике: Камский автозавод 4326. Тросоукладчик лебедки в сборе
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 4310-4511121 | Направляющая корпуса | Нет на складе | ||
| 2 | 1/01603/00 | Заглушка | Нет на складе | ||
| 3 | 4310-4511012 | Корпус в сборе | Нет на складе | ||
| 4 | 4310-4511027 | Ось ролика | Нет на складе | ||
| 5 | 4310-4511035 | Втулка | Нет на складе | ||
| 6 | 4310-4511031 | Ролик | Нет на складе | ||
| 7 | 4310-4511105 | Сухарь | Нет на складе | ||
| 8 | 4310-4511119 | Прокладка | Нет на складе | ||
| 9 | 4310-4511115 | Крышка | Нет на складе | ||
| 10 | 1/59707/21 | Болт М10х1,25-6gх25 | Нет на складе | ||
| 11 | 4310-4511051 | Винт | Нет на складе | ||
| 12 | 4310-4511049 | Обойма | Нет на складе | ||
| 13 | 4310-4511047 | Кольцо | Нет на складе | ||
| 14 | 1/05173/77 | Шайба пружинная | Нет на складе | ||
| 15 | 1/07266/21 | Гайка М18х1,5 | Нет на складе | ||
| 16 | 864006 | Масленка 1.3.Ц6хр.ГОСТ 19853-74 | 26 тенге - 27 тенге | ||
| 17 | 4310-4511145 | Корпус | Нет на складе | ||
| 18 | 864763 | Подшипник | Нет на складе | ||
| 19 | 4310-4511057 | Прокладка | Нет на складе | ||
| 20 | 4310-4511055 | Крышка | Нет на складе | ||
| 21 | 1/59709/21 | Болт М10х1,25-6gх35 | Нет на складе | ||
| 22 | 864154 | Сальник крышки в сборе | Нет на складе | ||
| 23 | 4310-4511052 | Винт, сухарь (комплект) | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
