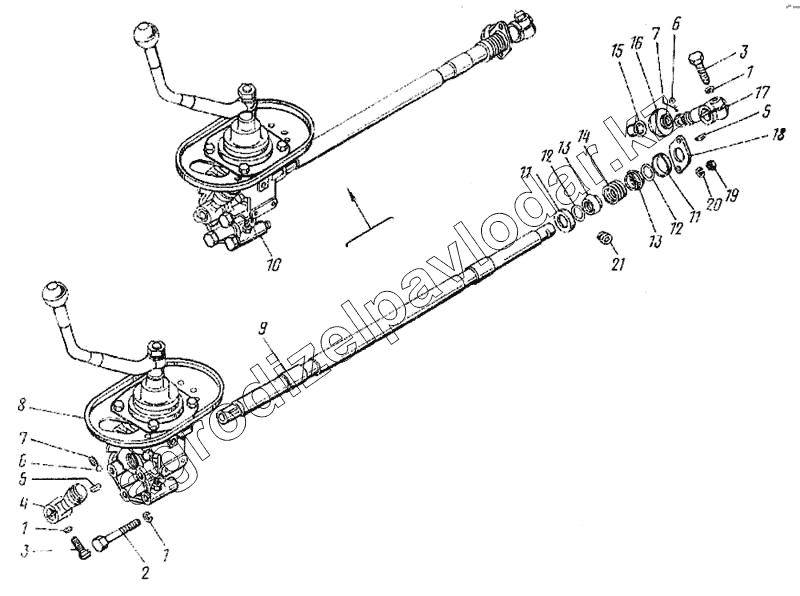

Каталог запасных частей к технике: Камский автозавод 4326. Привод управления механизмом переключения передач
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
1
1
2
3
3
4
5
5
6
6
7
7
8
9
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 1/05170/73 | Шайба 12 пружинная | Нет на складе | ||
| 2 | 1/55416/21 | Болт М12х1,25-6gх100 | Нет на складе | ||
| 3 | 870026 | Болт М12х1,25-6gх45 | Нет на складе | ||
| 4 | 14.1703264 | Головка передней тяги управления | Нет на складе | ||
| 5 | 870812 | Шпонка сегментная 5х10х25 | Нет на складе | ||
| 6 | 14.1703266 | Шарик 6V 7,144 | Нет на складе | ||
| 7 | 14.1703268 | Пружина ограничительного шарика | Нет на складе | ||
| 8 | 14.1703204 | Опора с рычагом в сборе | Нет на складе | ||
| 9 | 14.1703252 | Тяга передняя | Нет на складе | ||
| 10 | 14.1703006 | Привод управления механизмом переключения передач в сборе | Нет на складе | ||
| 11 | 14.1703255 | Сухарь шаровой втулки | Нет на складе | ||
| 12 | 14.1703232 | Опора | Нет на складе | ||
| 13 | 14.1703254 | Втулка шаровая опоры | Нет на складе | ||
| 14 | 14.1703236 | Пружина | Нет на складе | ||
| 15 | 14.1703328 | Заглушка | Нет на складе | ||
| 16 | 14.1703234 | Чехол наконечника рычага нижний | Нет на складе | ||
| 17 | 14.1703274 | Рычаг передней тяги управления | Нет на складе | ||
| 18 | 14.1703260 | Крышка опоры | Нет на складе | ||
| 19 | 1/61008/11 | Гайка М8х1,25-6Н | Нет на складе | ||
| 20 | 1/05166/73 | Шайба 8 пружинная | Нет на складе | ||
| 21 | 870884 | Пробка КГ 1/8" масляного канала | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
