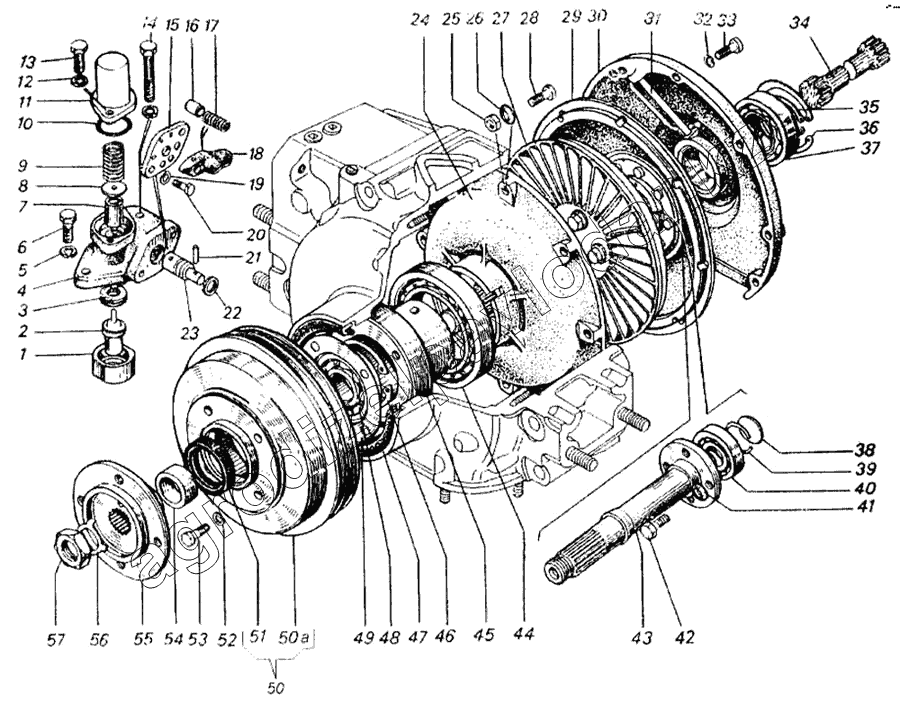

Каталог запасных частей к технике: Камский автозавод 4326. Гидромуфта привода вентилятора
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 740.1318250 | Гайка крепления термосилового датчика | Нет на складе | ||
| 2 | ТС103-1306090-10 | Датчик термосиловой с поршнем в сборе | Нет на складе | ||
| 3 | 740.1318252 | Шайба регулировочная | Нет на складе | ||
| 4 | 740.1318212 | Корпус включателя в сборе | Нет на складе | ||
| 5 | 1/05166/73 | Шайба 8 пружинная | Нет на складе | ||
| 6 | 1/60436/21 | Болт М8-6gх25 | Нет на складе | ||
| 7 | 740.1318225 | Золотник | Нет на складе | ||
| 8 | 1/35504/01 | Шайба | Нет на складе | ||
| 9 | 2101-1703086 | Пружина рычага переключения передач | Нет на складе | ||
| 10 | 740.1111578 | Кольцо уплотнительное крышки корпуса включателя | Нет на складе | ||
| 11 | 740.1318234 | Крышка корпуса включателя | Нет на складе | ||
| 12 | 1/05164/73 | Шайба 6 пружинная | Нет на складе | ||
| 13 | 1/09022/21 | Болт ТЕМ6-6gх16 | Нет на складе | ||
| 14 | 1/60442/21 | Болт М8-6gх50 | Нет на складе | ||
| 15 | 740.1318242 | Крышка пробки крана | Нет на складе | ||
| 16 | 740.1318246 | Фиксатор рычага пробки крана | Нет на складе | ||
| 17 | 740.1318248 | Пружина фиксатора | Нет на складе | ||
| 18 | 740.1318244 | Рычаг пробки крана | Нет на складе | ||
| 19 | 1/05164/73 | Шайба 6 пружинная | Нет на складе | ||
| 20 | 1/09022/21 | Болт ТЕМ6-6gх16 | Нет на складе | ||
| 21 | 258925 | Штифт 3х16 | Нет на складе | ||
| 22 | 33.1110394 | Кольцо уплотнительное пробки крана | Нет на складе | ||
| 23 | 740.1318238 | Пробка крана включателя | Нет на складе | ||
| 24 | 740.1318032 | Колесо ведущее гидромуфты | Нет на складе | ||
| 25 | 1/61008/11 | Гайка М8х1,25-6Н | Нет на складе | ||
| 26 | 1/11980/73 | Шайба пружинная коническая 8х15 | Нет на складе | ||
| 27 | 740.1318046 | Колесо ведомое гидромуфты | Нет на складе | ||
| 28 | 1/60438/21 | Болт М8-6gх30 | Нет на складе | ||
| 29 | 740.1318028 | Вал ведущий с кожухом в сборе | Нет на складе | ||
| 30 | 740.1318075 | Корпус подшипника гидромуфты | Нет на складе | ||
| 31 | 740.1318080 | Трубка корпуса подшипника гидромуфты | Нет на складе | ||
| 32 | 1/05166//73 | Шайба пружинная | Нет на складе | ||
| 33 | 870353 | Винт М8-6gх35 | Нет на складе | ||
| 34 | 740.1318082 | Вал привода гидромуфты | Нет на складе | ||
| 35 | 740.1318066 | Кольцо упорное | Нет на складе | ||
| 36 | 740.1318064 | Кольцо упорное | Нет на складе | ||
| 37 | 853941 | Подшипник 207А | Нет на складе | ||
| 38 | 740.1318084 | Шайба ограничительная | Нет на складе | ||
| 39 | 740.1318086 | Кольцо стопорное | Нет на складе | ||
| 40 | 740.1318043(204К3) | Подшипник шариковый задний | Нет на складе | ||
| 41 | 1/11980/77 | Шайба 8 коническая пружинная | Нет на складе | ||
| 42 | 1/60434/21 | Болт М8-6gх20 | Нет на складе | ||
| 43 | 740.1318040 | Вал ведомый гидромуфты | Нет на складе | ||
| 44 | 740.1318174-10(114) | Подшипник шариковый | Нет на складе | ||
| 45 | 740.1318162 | Вал шкива привода вентилятора | Нет на складе | ||
| 46 | 862806 | Кольцо Б 62 ГОСТ 13943-68 | Нет на складе | ||
| 47 | 740.1318166-01 | Манжета с пружиной в сборе | Нет на складе | ||
| 48 | 864713(305) | Подшипник шариковый передний | Нет на складе | ||
| 49 | 740.1318182-10 | Прокладка шкива привода генератора и водяного насоса | Нет на складе | ||
| 50 | 740.1318160 | Шкив привода генератора | Нет на складе | ||
| 50 | 740.1318158 | Шкив привода генератора с манжетой в сборе | Нет на складе | ||
| 51 | 740.1318186-01 | Манжета с пружиной в сборе | Нет на складе | ||
| 52 | 1/05166/73 | Шайба 8 пружинная | Нет на складе | ||
| 53 | 1/60434/21 | Болт М8-6gх20 | Нет на складе | ||
| 54 | 740.1318194 | Втулка манжеты | Нет на складе | ||
| 55 | 740.1308035 | Ступица вентилятора | Нет на складе | ||
| 56 | 870864 | Шайба стопорная | Нет на складе | ||
| 57 | 1/07268/21 | Гайка низкая М22х1,5-6Н | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
