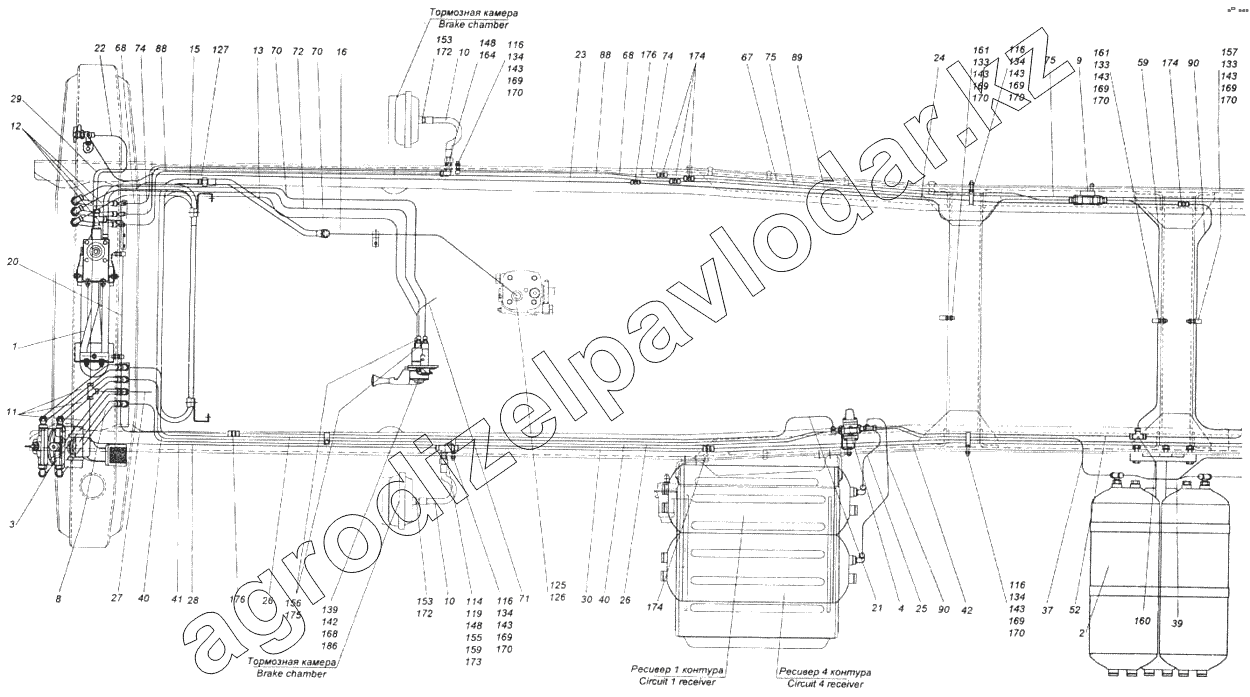

Каталог запасных частей к технике: Камский автозавод 43114. Установка пневмотормозов
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
8
9
10
10
11
12
13
15
16
20
21
22
23
24
25
26
26
27
28
29
30
37
39
42
59
67
68
68
70
70
71
72
74
74
75
75
88
88
89
90
90
114
116
116
116
116
119
125
126
127
133
133
133
134
134
134
134
139
142
143
143
143
143
143
143
143
148
148
153
153
155
156
157
159
160
161
161
164
168
169
169
169
169
169
169
169
170
170
170
170
170
170
170
172
172
173
174
174
174
175
176
176
186
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 43114-3500006-36 | 43114-3500006-36 | Установка пневмотормозов | Нет на складе | ||
| 1 | 5320-3500011-10 | Установка блока подготовки воздуха | Нет на складе | ||
| 2 | 4310-3500013-10 | Установка воздушных ресиверов | Нет на складе | ||
| 3 | 43114-3500014 | Установка тормозного крана | Нет на складе | ||
| 4 | 4310-3500015-10 | Установка четырехконтурного защитного клапана | Нет на складе | ||
| 5 | 4310-3500018-10 | Установка ускорительных клапанов | Нет на складе | ||
| 6 | 43114-3500022-30 | Установка клапана управления тормозами прицепа | Нет на складе | ||
| 8 | 54112-3506060 | Шланг гибкий | Нет на складе | ||
| 9 | 43114-3500062-10 | Установка двухмагистрального клапана | Нет на складе | ||
| 10 | 4310-3506060-20 | Шланг гибкий | Нет на складе | ||
| 11 | 5425-3506060 | Шланг гибкий к двухсекционному крану | Нет на складе | ||
| 12 | 5320-3506368 | Шланг гибкий соединительный | Нет на складе | ||
| 13 | 6520-3506060 | Шланг гибкий соединительный | Нет на складе | ||
| 15 | 53205-3506190-10 | Трубка охладителя | Нет на складе | ||
| 16 | 65115-3506190 | Трубка | Нет на складе | ||
| 20 | 43118-3506196 | Трубка | Нет на складе | ||
| 21 | 43118-3506198-02 | Трубка | Нет на складе | ||
| 22 | 43114-3506206 | Трубка | Нет на складе | ||
| 23 | 43114-3506208 | Трубка | Нет на складе | ||
| 24 | 43118-3506210 | Трубка | Нет на складе | ||
| 25 | 4310-3506232-10 | Трубка | Нет на складе | ||
| 26 | 4310-3506234-10 | Трубка | Нет на складе | ||
| 27 | 4310-3506236-10 | Трубка | Нет на складе | ||
| 28 | 4310-3506238-10 | Трубка | Нет на складе | ||
| 29 | 4310-3506240-10 | Трубка | Нет на складе | ||
| 30 | 4310-3506242-10 | Трубка | Нет на складе | ||
| 37 | 4310-3506252-10 | Трубка | Нет на складе | ||
| 39 | 4310-3506256-10 | Трубка | Нет на складе | ||
| 42 | 4310-3506262-10 | Трубка | Нет на складе | ||
| 43 | 4310-3506264-10 | Трубка | Нет на складе | ||
| 44 | 4310-3506266-10 | Трубка | Нет на складе | ||
| 45 | 4310-3506268-10 | Трубка | Нет на складе | ||
| 46 | 4310-3506270-10 | Трубка | Нет на складе | ||
| 47 | 4310-3506272-10 | Трубка | Нет на складе | ||
| 48 | 4310-3506274-10 | Трубка | Нет на складе | ||
| 49 | 4310-3506276-10 | Трубка | Нет на складе | ||
| 50 | 4310-3506278-10 | Трубка | Нет на складе | ||
| 55 | 43114-3506294 | Трубка | Нет на складе | ||
| 56 | 4310-3506290-10 | Трубка | Нет на складе | ||
| 57 | 43114-3506292 | Трубка | Нет на складе | ||
| 59 | 43114-3506296 | Трубка | Нет на складе | ||
| 60 | 4310-3506298-10 | Трубка | Нет на складе | ||
| 61 | 4310-3506304-10 | Трубка | Нет на складе | ||
| 62 | 4310-3506306-10 | Трубка | Нет на складе | ||
| 64 | 4310-3506310-10 | Трубка | Нет на складе | ||
| 65 | 4310-3506312-10 | Трубка | Нет на складе | ||
| 67 | 4310-3506316-10 | Трубка | Нет на складе | ||
| 68 | 4310-3506318-10 | Трубка | Нет на складе | ||
| 70 | 4310-3506322 | Трубка от ресивера стояночной тормозной системы к крану управления стояночной тормозной системой четвертая | Нет на складе | ||
| 71 | 4310-3506324 | Трубка выпуска воздуха из крана управления стояночной тормозной системой | Нет на складе | ||
| 72 | 4310-3506326 | Трубка от крана управления стояночной тормозной системой к ускорительному клапану первая | Нет на складе | ||
| 74 | 4310-3506330-10 | Трубка | Нет на складе | ||
| 75 | 43114-3506332 | Трубка | Нет на складе | ||
| 77 | 43114-3506336 | Трубка | Нет на складе | ||
| 78 | 4310-3506338-10 | Трубка | Нет на складе | ||
| 79 | 4310-3506340-10 | Трубка | Нет на складе | ||
| 82 | 43114-3506346 | Трубка | Нет на складе | ||
| 83 | 43114-3506348 | Трубка | Нет на складе | ||
| 84 | 4310-3506350-10 | Трубка | Нет на складе | ||
| 85 | 43114-3506352 | Трубка | Нет на складе | ||
| 86 | 43114-3506354-10 | Трубка | Нет на складе | ||
| 87 | 43114-3506356-10 | Трубка | Нет на складе | ||
| 88 | 43114-3506370 | Трубка | Нет на складе | ||
| 89 | 43114-3506372 | Трубка | Нет на складе | ||
| 90 | 43114-3506374 | Трубка | Нет на складе | ||
| 92 | 53205-3515510 | Кран экстренного растормаживания | Нет на складе | ||
| 106 | 5320-3419037 | Скоба крепления масляного радиатора | Нет на складе | ||
| 112 | 53205-3506221 | Втулка трубки | Нет на складе | ||
| 114 | 5320-3506091 | Тройник фланцевый проходной | Нет на складе | ||
| 115 | 4310-3125111 | Тройник | Нет на складе | ||
| 116 | 5320-3506432 | Скоба | Нет на складе | ||
| 118 | 5320-3521019-20 | Болт М8-6gх20 табл. ВАЗ 10312 | Нет на складе | ||
| 119 | 740-1003439 | Кольцо уплотнительное | Нет на складе | ||
| 121 | 5325-3506450 | Болт М8-6gх30 табл. ВАЗ 10312 | Нет на складе | ||
| 122 | 4310-3506097-10 | Кронштейн | Нет на складе | ||
| 125 | 740-3509301 | Прокладка | Нет на складе | ||
| 126 | 53205-3509420 | Штуцер ввертный | Нет на складе | ||
| 127 | 53205-3506452 | Штуцер проходной | Нет на складе | ||
| 129 | 43114-3521119-10 | Болт М8-6gх20 табл. ВАЗ 10312 | Нет на складе | ||
| 132 | 1/60434/21 | Болт М8-6gх20 | Нет на складе | ||
| 133 | 1/60436/21 | Болт М8-6gх25 | Нет на складе | ||
| 134 | 1/60438/21 | Болт М8-6gх30 | Нет на складе | ||
| 139 | 1/33013/11 | Винт М6-6gх16 | Нет на складе | ||
| 142 | 1/58962/11 | Гайка ЕМ6-6Н | Нет на складе | ||
| 143 | 1/61008/11 | Гайка М8х1,25-6Н | Нет на складе | ||
| 144 | 1/16913/11 | Гайка М10х1-6Н низкая | Нет на складе | ||
| 147 | 6029-3537010 | Гайка низкая М18х1,5-6Н табл. ВАЗ 10114 | Нет на складе | ||
| 148 | 100-3521010 | Головка соединительная типа «А» в сборе | 1 335 тенге - 1 456 тенге | ||
| 153 | 6023-3521111 | Головка соединительная автоматическая | Нет на складе | ||
| 155 | 1/02984/60 | Прокладка 12,2х18х1,5 | Нет на складе | ||
| 156 | 1/02800/60 | Прокладка уплотнительная 14х20х1,5 | Нет на складе | ||
| 157 | 853922 | Скоба | Нет на складе | ||
| 159 | 853974 | Штуцер ввертный | Нет на складе | ||
| 160 | 864921 | Тройник 12 проходной | Нет на складе | ||
| 161 | 853938 | Скоба | Нет на складе | ||
| 163 | 861000-10 | Угольник | Нет на складе | ||
| 164 | 864825 | Угольник фланцевый проходной | Нет на складе | ||
| 165 | 864826 | Тройник фланцевый проходной | Нет на складе | ||
| 168 | 100-3521010 | Головка соединительная типа «А» в сборе | 1 335 тенге - 1 456 тенге | ||
| 169 | 1/05166/77 | Шайба 8 пружинная | Нет на складе | ||
| 170 | 1/05196/01 | Шайба плоская 8х17 | Нет на складе | ||
| 171 | 861023 | Шайба | Нет на складе | ||
| 172 | 861024 | Шайба | Нет на складе | ||
| 173 | 853975 | Штуцер 8 проходной | Нет на складе | ||
| 174 | 853978 | Штуцер ввертный | Нет на складе | ||
| 175 | 864814 | Штуцер 12 проходной | Нет на складе | ||
| 176 | 864866 | Штуцер фланцевый проходной | Нет на складе | ||
| 177 | 864866 | Штуцер фланцевый проходной | Нет на складе | ||
| 178 | 864880 | Штуцер фланцевый проходной | Нет на складе | ||
| 181 | 861338 | Штуцер фланцевый проходной | Нет на складе | ||
| 182 | 864411-01 | Хомут | Нет на складе | ||
| 185 | 16-3515310 | Клапан контрольного вывода в сборе | Нет на складе | ||
| 186 | 6029-3537010 | Гайка низкая М18х1,5-6Н табл. ВАЗ 10114 | Нет на складе | ||
| 187 | 100-3521010 | Головка соединительная типа «А» в сборе | 1 335 тенге - 1 456 тенге | ||
| 188 | 6022-3521110 | Головка соединительная автоматическая | Нет на складе | ||
| 189 | 6023-3521111 | Головка соединительная автоматическая | Нет на складе | ||
| 190 | 6025-3562010 | Клапан двухмагистральный в сборе | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
