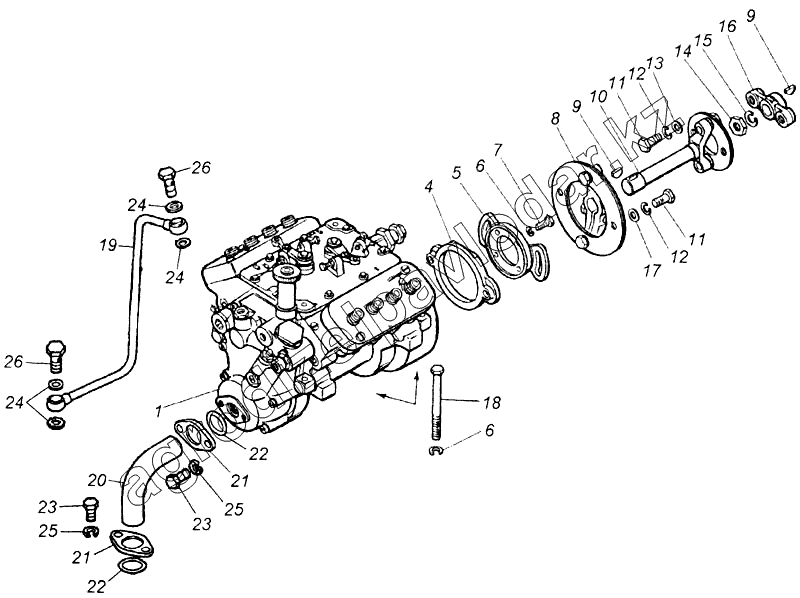

Каталог запасных частей к технике: Камский автозавод 43114. Установка насоса топливного высокого давления
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
4
5
6
6
7
8
9
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
21
22
22
23
23
24
24
24
25
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| Установка насоса топливного высокого давления | Установка насоса топливного высокого давления | Установка насоса топливного высокого давления | Нет на складе | ||
| 1 | 334.1111005 | Топливный насос высокого давления в сборе | Нет на складе | ||
| 4 | 740.1029286 | Полумуфта ведомая топливного насоса | Нет на складе | ||
| 5 | 740.1029288 | Фланец ведомой полумуфты привода топливного насоса | Нет на складе | ||
| 6 | 1/05166/73 | Шайба 8 пружинная | Нет на складе | ||
| 7 | 1/60434/21 | Болт М8-6gх20 | Нет на складе | ||
| 8 | 740.1029262 | Фланец передний в сборе | Нет на складе | ||
| 9 | 870810 | Шпонка сегментная 5х7,5х19 | Нет на складе | ||
| 10 | 740.1029260 | Полумуфта ведущая в сборе | Нет на складе | ||
| 11 | 1/59707/31 | Болт М10х1,25-6gх25 | Нет на складе | ||
| 12 | 1/05168/73 | Шайба 10 пружинная | Нет на складе | ||
| 13 | 1/26386/01 | Шайба плоская 10,6х18х2 | Нет на складе | ||
| 14 | 1/07913/11 | Гайка низкая М14х1,5-6Н | Нет на складе | ||
| 15 | 1/05171/77 | Шайба 14 пружинная | Нет на складе | ||
| 16 | 740.1029270 | Фланец ведущей полумуфты задний | Нет на складе | ||
| 17 | 1/26468/01 | Шайба плоская 10,2х25х2 | Нет на складе | ||
| 18 | 1/60448/21 | Болт М8-6gх80 | Нет на складе | ||
| 19 | 740.1111568 | Трубка подвода масла | Нет на складе | ||
| 20 | 740.1111570 | Трубка отвода масла | Нет на складе | ||
| 21 | 740.1111572 | Фланец трубы отвода масла | Нет на складе | ||
| 22 | 740.1111578 | Кольцо уплотнительное крышки корпуса включателя | Нет на складе | ||
| 23 | 1/60432/21 | Болт М8-6gх16 | Нет на складе | ||
| 24 | 1/02844/60 | Прокладка уплотнительная 10х16х1,5 | Нет на складе | ||
| 25 | 1/05166/73 | Шайба 8 пружинная | Нет на складе | ||
| 26 | 870007 | Болт М10х1,25-6gх23 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
