Каталог запасных частей к технике: Камский автозавод 43114. Скамейка №2 боковая
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
1
2
2
3
3
4
5
6
7
7
8
9
10
11

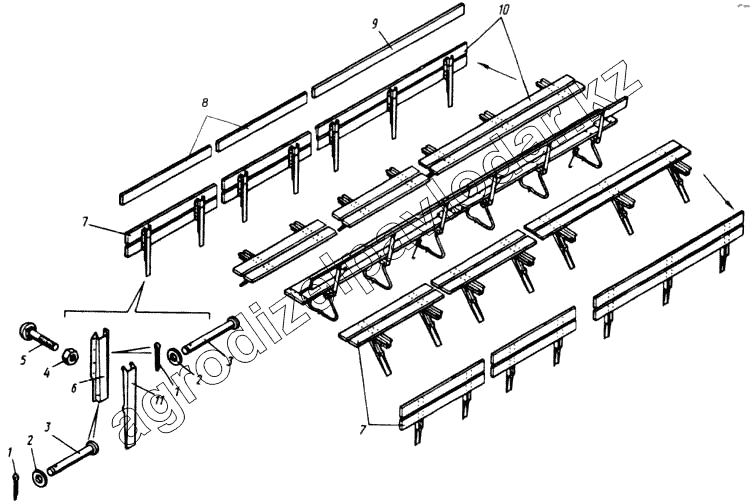

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 431007-8506013 | 431007-8506013 | Скамейка №2 боковая | Нет на складе | ||
| 1 | 1/07336/01 | Шплинт 3х25 | Нет на складе | ||
| 2 | 1/05196/01 | Шайба плоская 8х17 | Нет на складе | ||
| 3 | 260048 | Палец | Нет на складе | ||
| 4 | 1/61008/11 | Гайка М8х1,25-6Н | Нет на складе | ||
| 5 | 210383 | Болт | Нет на складе | ||
| 6 | 4310-8506129 | Навеска боковой скамейки | Нет на складе | ||
| 7 | 431007-8506013-10 | Скамейка №2 боковая в сборе | Нет на складе | ||
| 8 | 431007-8506045-10 | Планка скамейки №2 | Нет на складе | ||
| 9 | 431007-8506047 | Планка скамейки №1 | Нет на складе | ||
| 10 | 431007-8506011 | Скамейка №1 боковая | Нет на складе | ||
| 11 | 4310-8506110 | Ножка боковой скамейки | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
