Каталог запасных частей к технике: Камский автозавод 43114. Привод управления отоплением
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

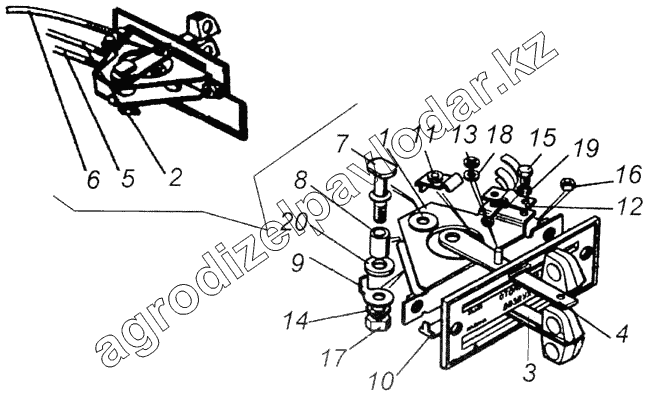

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 5320-8109020-10 | 5320-8109020-10 | Привод управления отоплением | Нет на складе | ||
| 5320-8109020-10 | 5320-8109020-10 | Привод управления отоплением | Нет на складе | ||
| 1 | 5320-8109022 | Корпус в сборе | Нет на складе | ||
| 2 | 5320-8109114 | Трос управления правой заслонкой в сборе | Нет на складе | ||
| 3 | 5320-8109210 | Рычаг в сборе | Нет на складе | ||
| 4 | 5320-8109226 | Рычаг в сборе | Нет на складе | ||
| 5 | 5320-8109240 | Трос управления левой заслонкой в сборе | Нет на складе | ||
| 6 | 5320-8109354 | Трос управления краном отопителя в сборе | Нет на складе | ||
| 7 | 5320-8109048 | Ось рычага | Нет на складе | ||
| 8 | 5320-8109049 | Втулка оси | Нет на складе | ||
| 9 | 5320-8109051 | Разделитель рычагов | Нет на складе | ||
| 10 | 5320-8109053 | Планка | Нет на складе | ||
| 11 | 5320-8109055 | Прижим оболочки тяги | Нет на складе | ||
| 12 | 5320-8109137 | Прижим троса | Нет на складе | ||
| 13 | 2101-3402068 | Шайба стопорная | Нет на складе | ||
| 14 | 853633-П | Шайба | Нет на складе | ||
| 15 | 853013-П29 | Болт М5х10 | Нет на складе | ||
| 16 | 1/40898/01 | Гайка М5-6Н | Нет на складе | ||
| 17 | 251645-П21 | Гайка М8 самоконтрящаяся ОСТ 37.001.197-70 | Нет на складе | ||
| 18 | 1/05192/01 | Шайба плоская 4х9 | Нет на складе | ||
| 19 | 1/11954/73 | Шайба 5 пружинная | Нет на складе | ||
| 20 | 1/05196/01 | Шайба плоская 8х17 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
