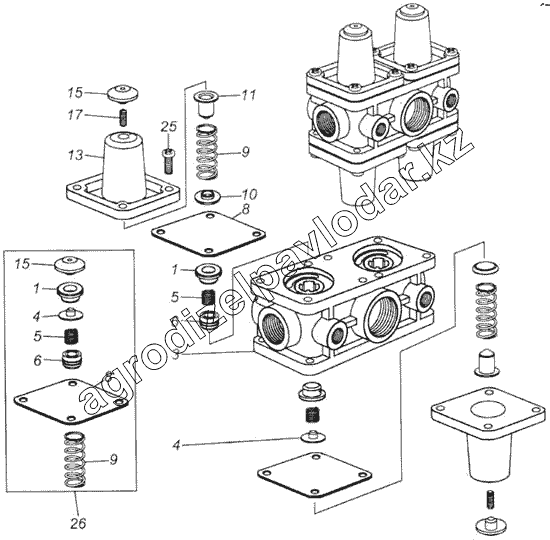

Каталог запасных частей к технике: Камский автозавод 43114. Клапан защитный четырехконтурный
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
1
3
4
4
5
5
6
6
8
8
9
9
10
11
13
15
15
17
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 53205-3515400 | 53205-3515400 | Клапан защитный четырехконтурный | Нет на складе | ||
| 1 | 53205-3515425 | Клапан | Нет на складе | ||
| 3 | 53205-3515420 | Корпус | Нет на складе | ||
| 4 | 53205-3515421 | Толкатель | Нет на складе | ||
| 5 | 53205-3514427 | Пружина | Нет на складе | ||
| 6 | 53205-3515428 | Клапан | Нет на складе | ||
| 8 | 53205-3515430 | Мембрана | Нет на складе | ||
| 9 | 53205-3515432 | Пружина | Нет на складе | ||
| 10 | 53205-3515433 | Направляющая | Нет на складе | ||
| 11 | 53205-3515434 | Тарелка пружины | Нет на складе | ||
| 13 | 53205-3515440 | Крышка | Нет на складе | ||
| 15 | 53205-3515443 | Колпачок защитный | Нет на складе | ||
| 17 | 53205-3515445 | Винт | Нет на складе | ||
| 21 | 53205-3515446 | Пробка транспортная | Нет на складе | ||
| 23 | 53205-3509301 | Пробка транспортная М22х1,5 | Нет на складе | ||
| 25 | 1/32764/01 | Винт М6-6gх20 | Нет на складе | ||
| 26 | 53205-3515409 | Комплект запасных частей | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
