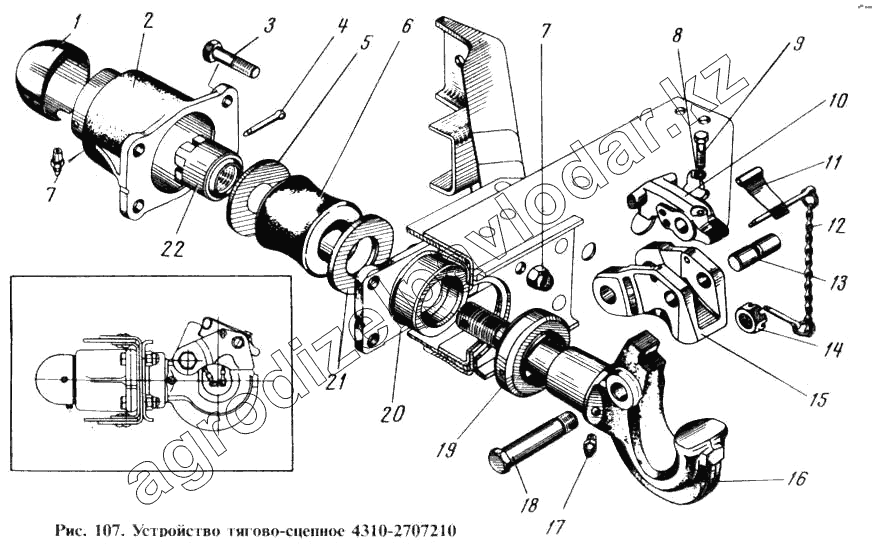

Каталог запасных частей к технике: Камский автозавод 4310. Устройство тягово-сцепное. Подгруппа 2707
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 853048 | 853048 | Болт М14х1,5-6gх32 | Нет на складе | ||
| 1/07338/01 | 1/07338/01 | Шплинт 3,7х40 | Нет на складе | ||
| 258088 | 258088 | Шплинт собачки 5,6х80 | Нет на складе | ||
| 5320-2707223 | 5320-2707223 | Цепь шплинта в сборе | Нет на складе | ||
| 5320-1707217 | 5320-1707217 | Собачка защелки крюка в сборе | Нет на складе | ||
| 4310-2707210 | 4310-2707210 | Прибор буксирный в сборе | Нет на складе | ||
| 5320-2707212 | 5320-2707212 | Крюк буксирного прибора в сборе | Нет на складе | ||
| 4310-2707235 | 4310-2707235 | Корпус в сборе | Нет на складе | ||
| 5320-1015161 | 5320-1015161 | Звено цепи | Нет на складе | ||
| 5320-2707224 | 5320-2707224 | Звено концевое цепи | Нет на складе | ||
| 1 | 5320-2707245 | Колпак гайки крюка | Нет на складе | ||
| 2 | 4310-2707237 | Корпус прибора | Нет на складе | ||
| 3 | 1/60431/21 | Болт М8-6gх14 | Нет на складе | ||
| 4 | 1/50811/21 | Болт | Нет на складе | ||
| 5 | 1/07985/01 | Шплинт 5,7х50 | Нет на складе | ||
| 6 | 5320-2707225 | Буфер | 317 тенге - 615 тенге | ||
| 7 | 853528 | Гайка М20х1,5-6Н | Нет на складе | ||
| 8 | 1/05166/77 | Шайба 8 пружинная | Нет на складе | ||
| 9 | 1/60439/21 | Болт М8-6gх35 | Нет на складе | ||
| 10 | 5320-2707218 | Собачка защелки крюка | Нет на складе | ||
| 11 | 5320-2707219 | Пружина собачки | Нет на складе | ||
| 12 | 5320-2707222 | Цепь шплинта защелки в сборе | Нет на складе | ||
| 13 | 5320-2707220 | Ось собачки | Нет на складе | ||
| 14 | 853531 | Гайка М20х1,5-6Н | Нет на складе | ||
| 15 | 5320-2707216 | Защелка крюка | Нет на складе | ||
| 16 | 5320-2707213 | Крюк с грязеотражателем в сборе | 23 914 тенге | ||
| 17 | 864007 | Масленка в сборе | Нет на складе | ||
| 18 | 5320-2707221 | Палец защелки крюка | Нет на складе | ||
| 19 | 4310-2707241 | Крышка корпуса | Нет на складе | ||
| 20 | 5320-2707229 | Фланец буфера задний | 3 048 тенге | ||
| 21 | 5320-2707.228 | Фланец передний | Нет на складе | ||
| 22 | 5320-2707243 | Гайка крюка | 1 853 тенге | ||
| 23 | 864006 | Масленка 1.3.Ц6хр.ГОСТ 19853-74 | 26 тенге - 27 тенге |
