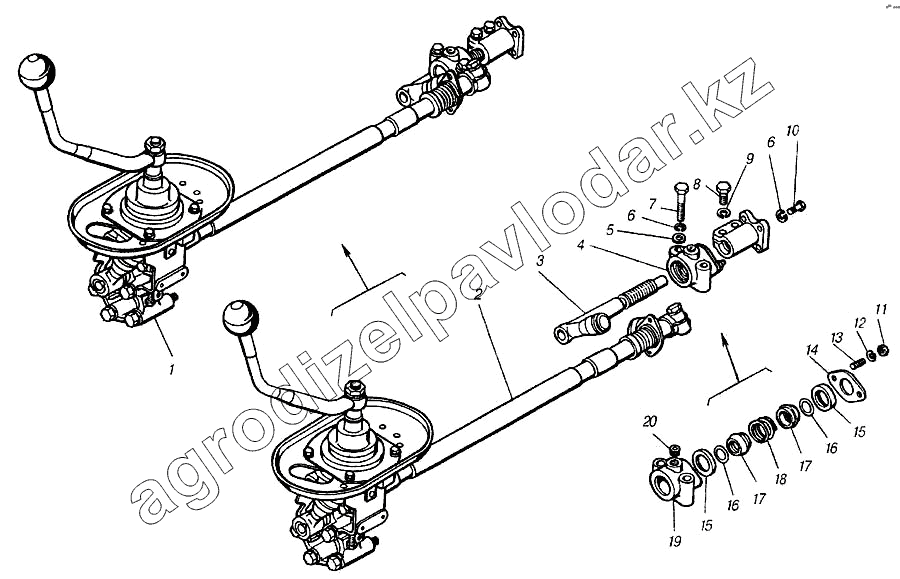

Каталог запасных частей к технике: Камский автозавод 4310. Привод управления механизмом переключения передач
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 14.1703005 | Привод в сборе | Нет на складе | ||
| 2 | 14.1703006 | Привод управления механизмом переключения передач в сборе | Нет на складе | ||
| 3 | 14.1703280 | Тяга промежуточная | Нет на складе | ||
| 4 | 14.1703284 | Кронштейн опоры промежуточной тяги управления в сборе | Нет на складе | ||
| 5 | 1/26386/01 | Шайба плоская 10,6х18х2 | Нет на складе | ||
| 6 | 1/05168/73 | Шайба 10 пружинная | Нет на складе | ||
| 7 | 1/13437/21 | Болт М10х1,25-6gх65 | Нет на складе | ||
| 8 | 1/55405/21 | Болт М12х1,25-6gх35 | Нет на складе | ||
| 9 | 1/05170/73 | Шайба 12 пружинная | Нет на складе | ||
| 10 | 1/59707/21 | Болт М10х1,25-6gх25 | Нет на складе | ||
| 11 | 1/61008/11 | Гайка М8х1,25-6Н | Нет на складе | ||
| 12 | 1/05166/73 | Шайба 8 пружинная | Нет на складе | ||
| 13 | 1/35431/21 | Шпилька М8х1,25-16х16 | Нет на складе | ||
| 14 | 14.1703260 | Крышка опоры | Нет на складе | ||
| 15 | 14.1703255 | Сухарь шаровой втулки | Нет на складе | ||
| 16 | 14.1702232 | Кольцо уплотнительное | Нет на складе | ||
| 17 | 14.1703254 | Втулка шаровая опоры | Нет на складе | ||
| 18 | 14.1702230 | Пружина опоры штока | Нет на складе | ||
| 19 | 14.1703286 | Кронштейн опоры промежуточной тяги управления | Нет на складе | ||
| 20 | 870884 | Пробка КГ 1/8" масляного канала | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
