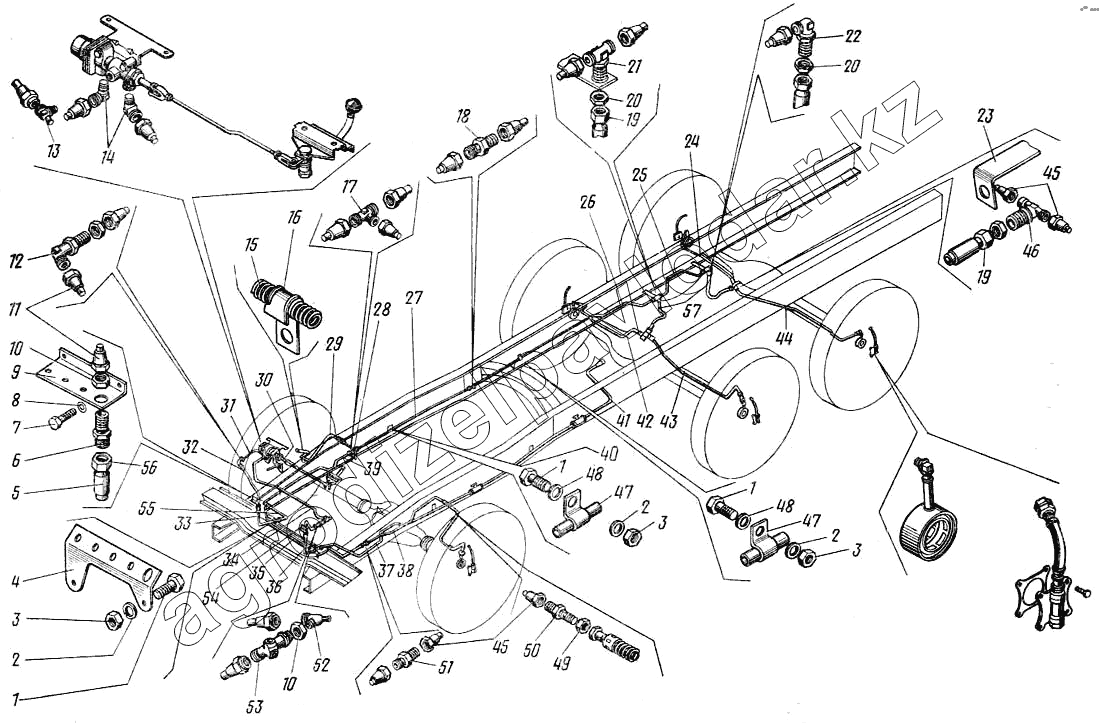

Каталог запасных частей к технике: Камский автозавод 43101. Трубопроводы системы накачивания шин
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
1
1
2
2
2
3
3
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
23
24
25
25
25
25
26
26
26
26
26
26
26
26
26
27
27
28
28
28
28
28
28
29
29
30
30
31
31
32
32
33
33
33
34
34
34
34
35
35
35
35
36
36
36
36
36
37
37
37
37
37
37
37
37
37
39
39
39
40
41
41
41
41
42
42
42
42
42
43
43
43
43
43
44
44
44
45
45
46
47
47
48
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1/60434/21 | 1/60434/21 | Болт М8-6gх20 | Нет на складе | ||
| 864828 | 864828 | Ниппель | Нет на складе | ||
| 4310-3125051 | 4310-3125051 | Оболочка шланга | Нет на складе | ||
| 853924 | 853924 | Скоба | Нет на складе | ||
| 853922 | 853922 | Скоба | Нет на складе | ||
| 4310-3125111 | 4310-3125111 | Тройник | Нет на складе | ||
| 4310-3125187 | 4310-3125187 | Трубка | Нет на складе | ||
| 4310-3125073 | 4310-3125073 | Трубка | Нет на складе | ||
| 4310-3125199 | 4310-3125199 | Трубка | Нет на складе | ||
| 4310-3506277 | 4310-3506277 | Трубка | Нет на складе | ||
| 1/05166/77 | 1/05166/77 | Шайба 8 пружинная | Нет на складе | ||
| 4310-3125051 | 4310-3125051 | Оболочка шланга | Нет на складе | ||
| 4310-3125050 | 4310-3125050 | Шланг гибкий к шинам передних колес в сборе | Нет на складе | ||
| 864880 | 864880 | Штуцер фланцевый проходной | Нет на складе | ||
| 864810 | 864810 | Муфта обжимная | Нет на складе | ||
| 864817 | 864817 | Муфта конусная 12 | Нет на складе | ||
| 864847 | 864847 | Гайка накидная М10х1-6Н | Нет на складе | ||
| 1/07266/11 | 1/07266/11 | Гайка низкая М18х1,5-6Н | Нет на складе | ||
| 1/61008/11 | 1/61008/11 | Гайка М8х1,25-6Н | Нет на складе | ||
| 864811 | 864811 | Гайка накидная М14х1,5-6Н | Нет на складе | ||
| 864813 | 864813 | Гайка накидная М18х1,5-6Н | Нет на складе | ||
| 864847 | 864847 | Гайка накидная М10х1-6Н | Нет на складе | ||
| 4310-3125256 | 4310-3125256 | Кронштейн | Нет на складе | ||
| 864846 | 864846 | Муфта 6 конусная | Нет на складе | ||
| 864815 | 864815 | Муфта 8 конусная | Нет на складе | ||
| 864810 | 864810 | Муфта обжимная | Нет на складе | ||
| 5320-3506095 | 5320-3506095 | Манжета обжимная | Нет на складе | ||
| 864846 | 864846 | Муфта 6 конусная | Нет на складе | ||
| 864815 | 864815 | Муфта 8 конусная | Нет на складе | ||
| 1 | 1/60434/21 | Болт М8-6gх20 | Нет на складе | ||
| 2 | 1/05166/77 | Шайба 8 пружинная | Нет на складе | ||
| 3 | 1/61008/11 | Гайка М8х1,25-6Н | Нет на складе | ||
| 4 | 4310-3125068 | Кронштейн | Нет на складе | ||
| 5 | 864835 | Муфта М14х1,5-6Н | Нет на складе | ||
| 6 | 864880 | Штуцер фланцевый проходной | Нет на складе | ||
| 7 | 1/09024/21 | Болт М6-6gх20 | Нет на складе | ||
| 8 | 1/05164/77 | Шайба 6 пружинная | Нет на складе | ||
| 9 | 4310-3125069 | Кронштейн | Нет на складе | ||
| 10 | 1/07266/11 | Гайка низкая М18х1,5-6Н | Нет на складе | ||
| 11 | 864813 | Гайка накидная М18х1,5-6Н | Нет на складе | ||
| 12 | 864882 | Угольник | Нет на складе | ||
| 13 | 864885 | Тройник | Нет на складе | ||
| 14 | 864823 | Угольник ввертный | Нет на складе | ||
| 15 | 4310-3125053 | Оболочка шланга | Нет на складе | ||
| 16 | 4310-3125256 | Кронштейн | Нет на складе | ||
| 17 | 4310-3125111 | Тройник | Нет на складе | ||
| 18 | 864814 | Штуцер 12 проходной | Нет на складе | ||
| 19 | 1/07266/11 | Гайка низкая М18х1,5-6Н | Нет на складе | ||
| 20 | 1/07267/11 | Гайка низкая М20х1,5-6Н | Нет на складе | ||
| 21 | 864826 | Тройник фланцевый проходной | Нет на складе | ||
| 22 | 864825 | Угольник фланцевый проходной | Нет на складе | ||
| 23 | 5320-3506093 | Кронштейн | Нет на складе | ||
| 24 | 4310-3125186 | Трубка в сборе | Нет на складе | ||
| 25 | 4310-3125118 | Трубка от крана управления к шинам задних колес третья в сборе | Нет на складе | ||
| 25 | 4310-3125119 | Трубка | Нет на складе | ||
| 25 | 864817 | Муфта конусная 12 | Нет на складе | ||
| 25 | 864813 | Гайка накидная М18х1,5-6Н | Нет на складе | ||
| 26 | 1/05166/77 | Шайба 8 пружинная | Нет на складе | ||
| 26 | 1/05196/01 | Шайба плоская 8х17 | Нет на складе | ||
| 26 | 4310-3125116 | Трубка к шинам задних колес вторая в сборе | Нет на складе | ||
| 26 | 4310-3125117 | Трубка | Нет на складе | ||
| 26 | 853924 | Скоба | Нет на складе | ||
| 26 | 864817 | Муфта конусная 12 | Нет на складе | ||
| 26 | 864813 | Гайка накидная М18х1,5-6Н | Нет на складе | ||
| 26 | 1/61008/11 | Гайка М8х1,25-6Н | Нет на складе | ||
| 26 | 1/60434/21 | Болт М8-6gх20 | Нет на складе | ||
| 27 | 4310-3125115 | Трубка | Нет на складе | ||
| 27 | 4310-3125114 | Трубка от крана управления к шинам задних колес первая в сборе | Нет на складе | ||
| 28 | 864879 | Штуцер фланцевый проходной | Нет на складе | ||
| 28 | 4310-3125096 | Шланг гибкий к шинам передних колес | Нет на складе | ||
| 28 | 4310-3125097 | Трубка | Нет на складе | ||
| 28 | 864815 | Муфта 8 конусная | Нет на складе | ||
| 28 | 864811 | Гайка накидная М14х1,5-6Н | Нет на складе | ||
| 28 | 1/16913/11 | Гайка М10х1-6Н низкая | Нет на складе | ||
| 29 | 4310-3125051 | Оболочка шланга | Нет на складе | ||
| 29 | 4310-3125050 | Шланг гибкий к шинам передних колес в сборе | Нет на складе | ||
| 30 | 4310-3125195 | Трубка | Нет на складе | ||
| 30 | 4310-3125194 | Трубка в сборе | Нет на складе | ||
| 31 | 4310-3125074 | Трубка от крана управления к шинам колес первая в сборе | Нет на складе | ||
| 31 | 4310-3125075 | Трубка | Нет на складе | ||
| 32 | 4310-3125101 | Трубка | Нет на складе | ||
| 32 | 4310-3125100 | Трубка от крана управления к шинам колес вторая в сборе | Нет на складе | ||
| 33 | 864844 | Ниппель первичный | Нет на складе | ||
| 33 | 4310-3125065 | Шланг гибкий | Нет на складе | ||
| 33 | 4310-3125064-01 | Шланг в сборе | Нет на складе | ||
| 34 | 4310-3125080 | Трубка от перепускного клапана к крану управления четвертая в сборе | Нет на складе | ||
| 34 | 4310-3125081 | Трубка | Нет на складе | ||
| 34 | 864817 | Муфта конусная 12 | Нет на складе | ||
| 34 | 864813 | Гайка накидная М18х1,5-6Н | Нет на складе | ||
| 35 | 4310-3125095 | Трубка | Нет на складе | ||
| 35 | 4310-3125099 | Трубка | Нет на складе | ||
| 35 | 4310-3125098 | Трубка к шине левого переднего колеса вторая в сборе | Нет на складе | ||
| 35 | 4310-3125094 | Трубка к шине левого переднего колеса первая в сборе | Нет на складе | ||
| 36 | 4310-3125064-01 | Шланг в сборе | Нет на складе | ||
| 36 | 4310-3125065 | Шланг гибкий | Нет на складе | ||
| 36 | 864844 | Ниппель первичный | Нет на складе | ||
| 36 | 864835 | Муфта М14х1,5-6Н | Нет на складе | ||
| 36 | 864809 | Гайка накидная М20х1,5-6Н | Нет на складе | ||
| 37 | 1/05166/77 | Шайба 8 пружинная | Нет на складе | ||
| 37 | 1/05196/01 | Шайба плоская 8х17 | Нет на складе | ||
| 37 | 4310-3125070 | Трубка от перепускного клапана к крану управления в сборе | Нет на складе | ||
| 37 | 4310-3125071 | Трубка | Нет на складе | ||
| 37 | 853924 | Скоба | Нет на складе | ||
| 37 | 864817 | Муфта конусная 12 | Нет на складе | ||
| 37 | 1/61008/11 | Гайка М8х1,25-6Н | Нет на складе | ||
| 37 | 864813 | Гайка накидная М18х1,5-6Н | Нет на складе | ||
| 37 | 1/60434/21 | Болт М8-6gх20 | Нет на складе | ||
| 39 | 4310-3125104 | Трубка от крана управления к шинам колес четвертая в сборе | Нет на складе | ||
| 39 | 4310-3125105 | Трубка | Нет на складе | ||
| 39 | 864850 | Тройник | Нет на складе | ||
| 40 | 4310-3125198 | Трубка в сборе | Нет на складе | ||
| 41 | 4310-3125060 | Трубка от перепускного клапана к крану управления первая | Нет на складе | ||
| 41 | 4310-3125061 | Трубка | Нет на складе | ||
| 41 | 864817 | Муфта конусная 12 | Нет на складе | ||
| 41 | 864813 | Гайка накидная М18х1,5-6Н | Нет на складе | ||
| 42 | 864811 | Гайка накидная М14х1,5-6Н | Нет на складе | ||
| 42 | 864815 | Муфта 8 конусная | Нет на складе | ||
| 42 | 4310-3125171 | Трубка | Нет на складе | ||
| 42 | 4310-3125170 | Трубка к шине правого колеса среднего моста в сборе | Нет на складе | ||
| 42 | 1/05166/77 | Шайба 8 пружинная | Нет на складе | ||
| 43 | 1/05166/77 | Шайба 8 пружинная | Нет на складе | ||
| 43 | 4310-3125172 | Трубка к шине левого колеса среднего моста в сборе | Нет на складе | ||
| 43 | 4310-3125173 | Трубка | Нет на складе | ||
| 43 | 864815 | Муфта 8 конусная | Нет на складе | ||
| 43 | 864811 | Гайка накидная М14х1,5-6Н | Нет на складе | ||
| 44 | 864811 | Гайка накидная М14х1,5-6Н | Нет на складе | ||
| 44 | 4310-3125191 | Трубка | Нет на складе | ||
| 44 | 4310-3125190 | Трубка к шине левого колеса заднего моста в сборе | Нет на складе | ||
| 45 | 864811 | Гайка накидная М14х1,5-6Н | Нет на складе | ||
| 46 | 864887 | Тройник | Нет на складе | ||
| 47 | 853924 | Скоба | Нет на складе | ||
| 48 | 1/05196/01 | Шайба плоская 8х17 | Нет на складе | ||
| 49 | 1/16913/11 | Гайка М10х1-6Н низкая | Нет на складе | ||
| 50 | 864879 | Штуцер фланцевый проходной | Нет на складе | ||
| 51 | 853975 | Штуцер 8 проходной | Нет на складе | ||
| 52 | 864884 | Тройник | Нет на складе | ||
| 53 | 4310-3125077 | Крестовина | Нет на складе | ||
| 54 | 4310-3125072 | Трубка от блока защитных клапанов к крану управления четвертая в сборе | Нет на складе | ||
| 55 | 4310-3506276 | Трубка от крана управления к шинам колес третья в сборе | Нет на складе | ||
| 56 | 864809 | Гайка накидная М20х1,5-6Н | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
