Каталог запасных частей к технике: Камский автозавод 43101. Ресиверы пневмотормозов
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

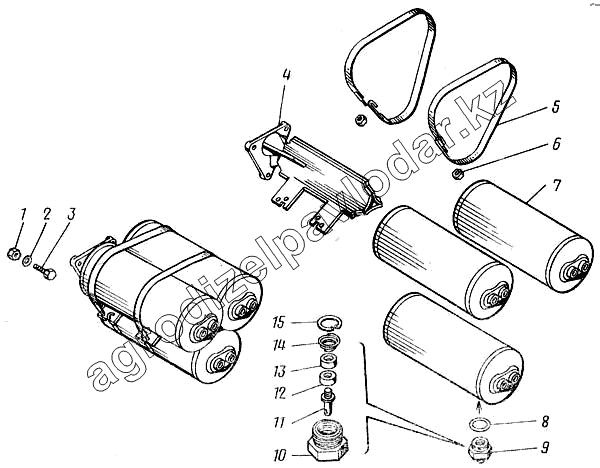

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1/14220/21 | 1/14220/21 | Болт М14х1,5-6gх55 | Нет на складе | ||
| 1/21640/11 | 1/21640/11 | Гайка М14х1,5-6Н | Нет на складе | ||
| 1/05171/70 | 1/05171/70 | Шайба 14 пружинная | Нет на складе | ||
| 1 | 1/61015/11 | Гайка М12х1,25-6Н | Нет на складе | ||
| 2 | 1/05170/70 | Шайба 12 пружинная | Нет на складе | ||
| 3 | 1/55409/21 | Болт М12х1,25-6gх55 | Нет на складе | ||
| 4 | 54112-3513081 | Кронштейн крепления ресиверов в сборе | Нет на складе | ||
| 5 | 54112-3513185 | Хомут в сборе | Нет на складе | ||
| 6 | 251646 | Гайка М10х1,25-6Н ОСТ 37.001.197-75 | Нет на складе | ||
| 7 | 5320-3513014 | Ресивер в сборе | Нет на складе | ||
| 8 | 1/02634/60 | Прокладка 22х28х1,5 | Нет на складе | ||
| 9 | 100-3513110 | Кран слива конденсата в сборе | Нет на складе | ||
| 10 | 100-3513120 | Корпус | Нет на складе | ||
| 11 | 100-3513124 | Толкатель | Нет на складе | ||
| 12 | 100-3513125 | Клапан | Нет на складе | ||
| 13 | 100-3513127 | Тарелка пружины | Нет на складе | ||
| 14 | 100-3513126 | Пружина | Нет на складе | ||
| 15 | 489315 | Кольцо упорное | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
