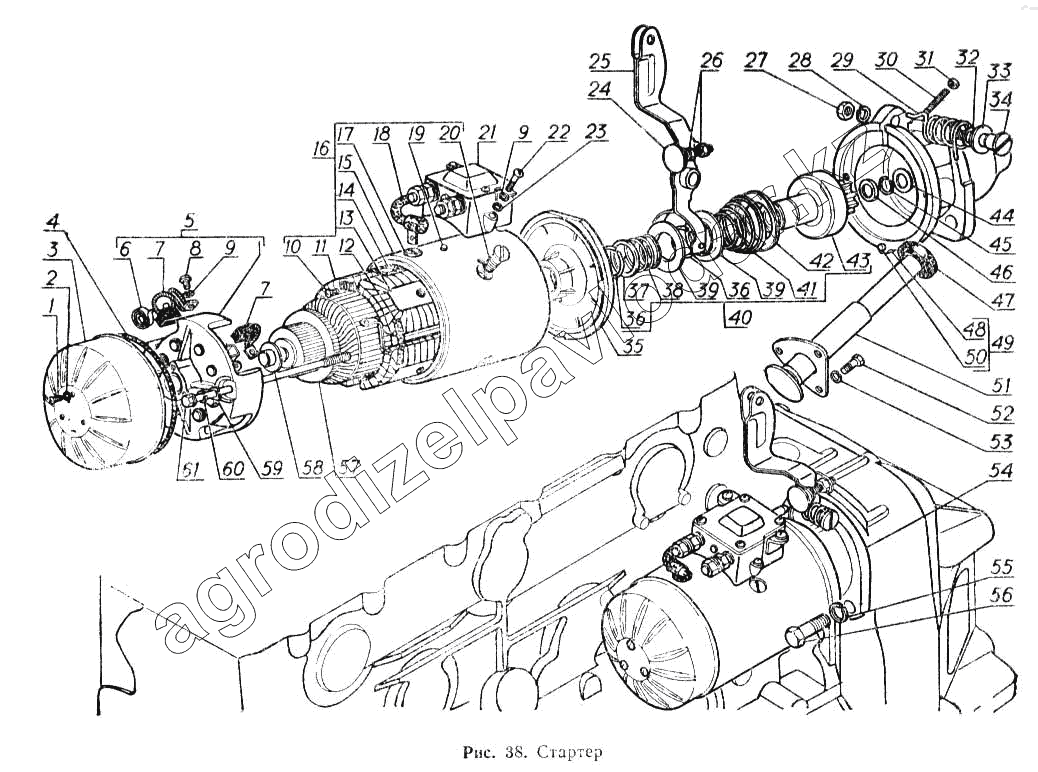

Каталог запасных частей к технике: ГАЗ-52-02. Стартер
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 2М4Х8.058.016 ГОСТ 17473—72 | Винт | Нет на складе | ||
| 2 | 4Н65Г.016 ГОСТ 6402—70 | Шайба | Нет на складе | ||
| 3 | СТ230-3708041 | Кожух защитный | Нет на складе | ||
| 4 | СТ230-3708042 | Кольцо уплотнительное | Нет на складе | ||
| 5 | СТ230-3708300 | Крышка со стороны коллектора в сборе | Нет на складе | ||
| 6 | СТ230-3708304 | Пружина щетки | Нет на складе | ||
| 7 | ФЭ-3599164-02 | Щетка ОСТ 160.686012-72 | Нет на складе | ||
| 8 | 2М5Х 10.58.016 ГОСТ 17473—72 | Винт | Нет на складе | ||
| 9 | 5Т65Г.016 ГОСТ 6402—70 | Шайба | Нет на складе | ||
| 9 | 5Т65Г.016 ТОСТ 6402—70 | Шайба | Нет на складе | ||
| 10 | 2М5Х8.58.016 ГОСТ 17473—72 | Винт | Нет на складе | ||
| 11 | СТ230К-3708110 | Катушки полюсов | Нет на складе | ||
| 12 | СТ230-3708108 | Изоляция | Нет на складе | ||
| 13 | СТ230-3708102 | Полюс | Нет на складе | ||
| 14 | СТ230-3708104 | Изоляция проводов | Нет на складе | ||
| 15 | СТ230Е-3708101 | Корпус | Нет на складе | ||
| 16 | СТ230Е-3708100 | Корпус | Нет на складе | ||
| 17 | СТ230-3708106 | Втулка изоляционная | Нет на складе | ||
| 18 | СТ230Е-3708180 | Вывод | Нет на складе | ||
| 19 | СТ230-3708316 | Шпилька установочная 1-ГБФ-95 | Нет на складе | ||
| 20 | СТ230-3708105 | Винт полюса | Нет на складе | ||
| 21 | ВК14-3708000 | Выключатель стартера | Нет на складе | ||
| 22 | 2М5Х22.58.016 ГОСТ 17473—72 | Винт | Нет на складе | ||
| 23 | 5.01.16 ГОСТ 11371—78 | Шайба | Нет на складе | ||
| 24 | СТ8-3708080 | Штифт | Нет на складе | ||
| 25 | СТ230Е-3708020 | Рычаг включения привода | Нет на складе | ||
| 26 | М6.2.5.016 ГОСТ 5927—70 | Гайка | Нет на складе | ||
| 27 | 250560 | Гайка М16 | Нет на складе | ||
| 28 | 8Н65Г.016 ГОСТ 6402—70 | Шайба | Нет на складе | ||
| 29 | СТ8-3708016 | Пружина оси рычага | Нет на складе | ||
| 30 | М5Х20.56 ГОСТ 1477—75 | Винт | Нет на складе | ||
| 31 | М5.2.5.06 ГОСТ 5927—70 | Гайка | Нет на складе | ||
| 32 | МХ-0467 | Шайба | Нет на складе | ||
| 33 | СТ8-3708015 | Седло пружины оси рычага | Нет на складе | ||
| 34 | СТ8-3708014 | Ось рычага включения привода стартера | Нет на складе | ||
| 35 | СТ230-3708050-А | Подшипник | Нет на складе | ||
| 36 | СТ230-3708602 | Кольцо пружинное | Нет на складе | ||
| 37 | СТ230-3708606 | Чашка | Нет на складе | ||
| 38 | СТ21-3708604 | Пружина | Нет на складе | ||
| 39 | СТ230-3708601 | Втулка отводки | Нет на складе | ||
| 40 | СТ230-3708600-01 | Привод в сборе | Нет на складе | ||
| 41 | СТ21-3708603А | Пружина | Нет на складе | ||
| 42 | СТ230-3708608 | Чашка | Нет на складе | ||
| 43 | СТ230-3708610-01 | Муфта привода в сборе | Нет на складе | ||
| 44 | СТ230-3708005 | Шайба | Нет на складе | ||
| 45 | СТ230-3708007 | Кольцо замковое | Нет на складе | ||
| 46 | СТ230-3708004 | Кольцо упорное | Нет на складе | ||
| 47 | 20-3708048 | Накладка | Нет на складе | ||
| 48 | СТ230Е-3708401 | Крышка со стороны привода | Нет на складе | ||
| 49 | СТ230Е-3708400 | Крышка со стороны привода со штифтом | Нет на складе | ||
| 50 | СТ230-3708406 | Штифт | Нет на складе | ||
| 51 | 51-3708015 | Педаль включения стартера в сборе | Нет на складе | ||
| 52 | 201416-П8 | Болт М6-6gх12 | Нет на складе | ||
| 53 | 252134-П2 | Шайба 6Т ОСТ 37.001.115-75 | Нет на складе | ||
| 54 | Г-51А-3708010 | Стартер СТ230Е | Нет на складе | ||
| 55 | 252137-П2 | Шайба 12.ОТ ОСТ 37.001.115-75 | Нет на складе | ||
| 56 | 201326-П8 | Болт М12х1,75х32 | Нет на складе | ||
| 57 | СТ230-3708200 | Якорь стартера в сборе | Нет на складе | ||
| 58 | СТ230-3708009 | Шайба регулировочная | Нет на складе | ||
| 59 | СТ230-3708001 | Шайба специальная | Нет на складе | ||
| 60 | 6Т65Г.016 ГОСТ 6402—70 | Шайба | Нет на складе | ||
| 61 | СТ8-3708003 | Шпилька стяжная | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
