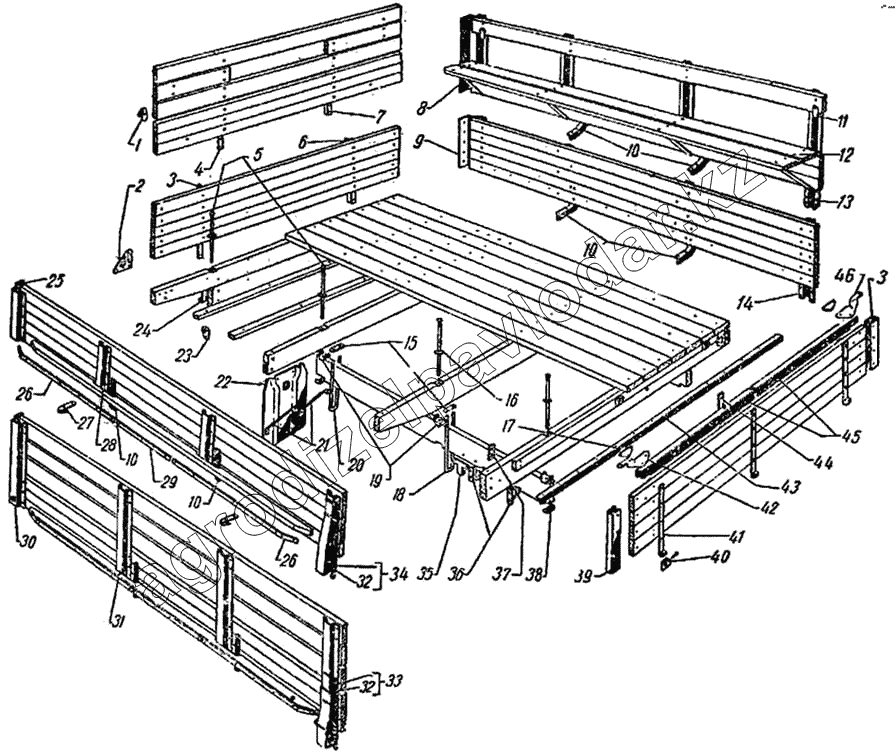

Каталог запасных частей к технике: ГАЗ-51 (63, 63А). Платформа
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
3
4
5
5
6
7
8
9
10
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 294190-П | 294190-П | Заклепка | Нет на складе | ||
| 91А-8507068 | 91А-8507068 | Ручка инструментального ящика на платформе | Нет на складе | ||
| R-16624 | R-16624 | Ручка крышки инструментального ящика | Нет на складе | ||
| 417470 | 417470 | Связь дуги тента в сборе | Нет на складе | ||
| 91Б-8506001 | 91Б-8506001 | Сиденье платформы левое в сборе | Нет на складе | ||
| 417218 | 417218 | Скоба тента увязочная | Нет на складе | ||
| 91-8507006 | 91-8507006 | Стенка инструментального ящика задняя | Нет на складе | ||
| 91Б-8508020-Б | 91Б-8508020-Б | Тент платформы в сборе | Нет на складе | ||
| 91-8502028 | 91-8502028 | Угольник задней стойки бокового борта правый | Нет на складе | ||
| 91А-8500028-В | 91А-8500028-В | Угольник установочный платформы правый | Нет на складе | ||
| 417370 | 417370 | Упор сиденья | Нет на складе | ||
| 91Б-8503044 | 91Б-8503044 | Усилитель заднего борта верхний в сборе | Нет на складе | ||
| 91-8507011 | 91-8507011 | Распорка инструментального ящика нижняя в сборе | Нет на складе | ||
| 91-8507009 | 91-8507009 | Распорка инструментального ящика верхняя в сборе | Нет на складе | ||
| 91Б-8503052 | 91Б-8503052 | Подножка заднего борта | Нет на складе | ||
| 252806-П | 252806-П | Заклепка крепления угольника | Нет на складе | ||
| 91-8507005 | 91-8507005 | Корпус инструментального ящика левый | Нет на складе | ||
| 91-8507004 | 91-8507004 | Корпус инструментального ящика правый | Нет на складе | ||
| 417204-Б | 417204-Б | Косынка передней стойки бокового борта правая | Нет на складе | ||
| 91-8507020-Б | 91-8507020-Б | Кронштейн запора крышки инструментального ящика | Нет на складе | ||
| 91-8507012 | 91-8507012 | Крышка инструментального ящика в сборе | Нет на складе | ||
| 91А-8507022 | 91А-8507022 | Обойма инструментального ящика | Нет на складе | ||
| АА-120637-Д | АА-120637-Д | Ось бортовых петель | Нет на складе | ||
| 260043-П2 | 260043-П2 | Ось петли сиденья платформы | Нет на складе | ||
| 91Б-8506004 | 91Б-8506004 | Петля сиденья на стойке | Нет на складе | ||
| 417390 | 417390 | Петля сиденья платформы верхняя | Нет на складе | ||
| 417360 | 417360 | Усилитель сиденья платформы | Нет на складе | ||
| 91-8507030 | 91-8507030 | Хомут шприца в сборе | Нет на складе | ||
| 252155-П2 | 252155-П2 | Шайба 8Л ОСТ 37.001.115-75 | Нет на складе | ||
| 252038-П2 | 252038-П2 | Шайба 8 | Нет на складе | ||
| АА-120641 | АА-120641 | Шайба квадратная | Нет на складе | ||
| 258038-П | 258038-П | Шплинт 2,7х15 | Нет на складе | ||
| 258052-П | 258052-П | Шплинт 3,6х20 | Нет на складе | ||
| 248037-П | 248037-П | Шуруп ф5х30 крепления защитной полосы | Нет на складе | ||
| 248037-П | 248037-П | Шуруп ф5х30 крепления защитной полосы | Нет на складе | ||
| 91А-8507021 | 91А-8507021 | Щеколда запора дверки инструментального ящика | Нет на складе | ||
| 91-8507021-Б | 91-8507021-Б | Щеколда запора крышки инструментального ящика | Нет на складе | ||
| 91А-8507000 | 91А-8507000 | Ящик инструментальный в сборе | Нет на складе | ||
| 91-8507001 | 91-8507001 | Ящик инструментальный левый в сборе | Нет на складе | ||
| 252135-П2 | 252135-П2 | Шайба 8Т ОСТ 37.001.115-75 | Нет на складе | ||
| 252037-П2 | 252037-П2 | Шайба диаметром 7 мм | Нет на складе | ||
| 252037-П2 | 252037-П2 | Шайба диаметром 7 мм | Нет на складе | ||
| 252136-П2 | 252136-П2 | Шайба 10 ОТ ОСТ 37.001.115-75 | Нет на складе | ||
| 252156-П2 | 252156-П2 | Шайба 10Л ОСТ 37.001.115-75 | Нет на складе | ||
| 252006-П2 | 252006-П2 | Шайба 10 | Нет на складе | ||
| 252045-П2 | 252045-П2 | Шайба 12,5 | Нет на складе | ||
| 252137-П2 | 252137-П2 | Шайба 12.ОТ ОСТ 37.001.115-75 | Нет на складе | ||
| 252045-П2 | 252045-П2 | Шайба 12,5 | Нет на складе | ||
| 252138-П2 | 252138-П2 | Шайба 14.ОТ ОСТ 37.001.115-75 | Нет на складе | ||
| 252035-П | 252035-П | Шайба диаметром 4,5 мм | Нет на складе | ||
| 252134-П2 | 252134-П2 | Шайба 6Т ОСТ 37.001.115-75 | Нет на складе | ||
| 252004-П2 | 252004-П2 | Шайба 6 | Нет на складе | ||
| 252134-П2 | 252134-П2 | Шайба 6Т ОСТ 37.001.115-75 | Нет на складе | ||
| 91-8507000 | 91-8507000 | Ящик инструментальный с арматурой для инструмента правый в сборе | Нет на складе | ||
| 91-8507060-Б | 91-8507060-Б | Держатель лампы подогревателя в сборе | Нет на складе | ||
| 201487-П2 | 201487-П2 | Болт 1М8Х1Х48 крепления затвора | Нет на складе | ||
| 200213-П2 | 200213-П2 | Болт М6х1х35 крепления держателя домкрата | Нет на складе | ||
| 201456-П2 | 201456-П2 | Болт М8-6gх20 | Нет на складе | ||
| 211098-П2 | 211098-П2 | Болт М8х1,25х40 крепления доски переднего борта к угольнику | Нет на складе | ||
| 211098-П2 | 211098-П2 | Болт М8х1,25х40 крепления доски переднего борта к угольнику | Нет на складе | ||
| 211098-П2 | 211098-П2 | Болт М8х1,25х40 крепления доски переднего борта к угольнику | Нет на складе | ||
| 211098-П2 | 211098-П2 | Болт М8х1,25х40 крепления доски переднего борта к угольнику | Нет на складе | ||
| 211098-П2 | 211098-П2 | Болт М8х1,25х40 крепления доски переднего борта к угольнику | Нет на складе | ||
| 211098-П2 | 211098-П2 | Болт М8х1,25х40 крепления доски переднего борта к угольнику | Нет на складе | ||
| 211098-П8 | 211098-П8 | Болт М8Х1,25х40 крепления связи дуги тента к дуге и стойке | Нет на складе | ||
| 211098-П2 | 211098-П2 | Болт М8х1,25х40 крепления доски переднего борта к угольнику | Нет на складе | ||
| 211098-П2 | 211098-П2 | Болт М8х1,25х40 крепления доски переднего борта к угольнику | Нет на складе | ||
| 200213-П2 | 200213-П2 | Болт М6х1х35 крепления держателя домкрата | Нет на складе | ||
| 201416-П2 | 201416-П2 | Болт М6х12 крепления номерного знака к держателю | Нет на складе | ||
| 201416-П2 | 201416-П2 | Болт М6х12 крепления номерного знака к держателю | Нет на складе | ||
| 290841-П2 | 290841-П2 | Болт М10х1,5х145 крепления нижней петли заднего борта | Нет на складе | ||
| 201499-П2 | 201499-П2 | Болт М10Х1,5х30 крепления бокового борта к заднему поперечному брусу | Нет на складе | ||
| 211129-П2 | 211129-П2 | Болт М10Х1,5Х45 крепления крючка увязочного каната | Нет на складе | ||
| 211130-П2 | 211130-П2 | Болт М10х50 крепления инструментального ящика | Нет на складе | ||
| 211131-П2 | 211131-П2 | Болт М10Х1,5х55 крепления верхней петли заднего борта | Нет на складе | ||
| 211131-П2 | 211131-П2 | Болт М10Х1,5х55 крепления верхней петли заднего борта | Нет на складе | ||
| 211134-П2 | 211134-П2 | Болт М10Х1,5х70 крепления угольника к брусу | Нет на складе | ||
| 211136-П2 | 211136-П2 | Болт М10х1,5х90 крепления кронштейна к продольному брусу | Нет на складе | ||
| 210185-П2 | 210185-П2 | Болт М10Х1,5х95 крепления угольника задней стойки | Нет на складе | ||
| 201540-П2 | 201540-П2 | Болт М12Х1,75х35 крепления кронштейна к раме | Нет на складе | ||
| 201546-П2 | 201546-П2 | Болт М12Х1,75х45 крепления платформы к раме передний | Нет на складе | ||
| 211099-П2 | 211099-П2 | Болт М8Х1,25Х45 крепления задней стойки бокового борта | Нет на складе | ||
| 211099-П2 | 211099-П2 | Болт М8Х1,25Х45 крепления задней стойки бокового борта | Нет на складе | ||
| 250512-П2 | 250512-П2 | Гайка М10-6Н | Нет на складе | ||
| 250512-П2 | 250512-П2 | Гайка М10-6Н | Нет на складе | ||
| 250811-П2 | 250811-П2 | Гайка М12Х1,75 | Нет на складе | ||
| 2508П-П2 | 2508П-П2 | Гайка М12Х1,75 | Нет на складе | ||
| 250608-П2 | 250608-П2 | Гайка М6 | Нет на складе | ||
| 250764-П2 | 250764-П2 | Гайка М6х1 | Нет на складе | ||
| 250764-П2 | 250764-П2 | Гайка М6х1 | Нет на складе | ||
| 250765-П2 | 250765-П2 | Гайка 1М8х1 | Нет на складе | ||
| 250765-П2 | 250765-П2 | Гайка 1М8х1 | Нет на складе | ||
| 250765-П8 | 250765-П8 | Гайка М8х1,25х32 | Нет на складе | ||
| 250765-П2 | 250765-П2 | Гайка 1М8х1 | Нет на складе | ||
| 91-8507050 | 91-8507050 | Держатель домкрата в сборе | Нет на складе | ||
| 250512-П8 | 250512-П8 | Гайка М10-6Н | Нет на складе | ||
| 250611-П2 | 250611-П2 | Гайка 1М8х1 | Нет на складе | ||
| 211099-П2 | 211099-П2 | Болт М8Х1,25Х45 крепления задней стойки бокового борта | Нет на складе | ||
| 200271-П2 | 200271-П2 | Болт М8Х1,25Х60 крепления упора сиденья платформы | Нет на складе | ||
| 211104-П2 | 211104-П2 | Болт М8х1,25х70 крепления косынки к поперечному брусу | Нет на складе | ||
| 211105-П2 | 211105-П2 | Болт М8Х1,25х75 крепления брызговика к брусу | Нет на складе | ||
| 211106-П2 | 211106-П2 | Болт М8Х1,25х80 крепления угольника к поперечному брусу | Нет на складе | ||
| 200276-П2 | 200276-П2 | Болт М8Х1,25х85 крепления щеколды инструментального ящика | Нет на складе | ||
| 91А-8503000-Б | 91А-8503000-Б | Борт задний в сборе | Нет на складе | ||
| 91Б-8503000 | 91Б-8503000 | Борт задний в сборе | Нет на складе | ||
| 91-8501034-Б | 91-8501034-Б | Брызговик заднего колеса правый | Нет на складе | ||
| 223074-П2 | 223074-П2 | Винт М6Х1Х38 крепления усилителя | Нет на складе | ||
| 247577-П | 247577-П | Шуруп 15х26 | Нет на складе | ||
| 250836-П2 | 250836-П2 | Гайка 1М14х1,5 стремянки | Нет на складе | ||
| 1 | 91Б-8501027 | Крючок тента увязочный | Нет на складе | ||
| 2 | 417205-Б | Косынка передней стойки бокового борта левая | Нет на складе | ||
| 3 | 91-А-8504008-Б | Угольник переднего борта | Нет на складе | ||
| 4 | 91Б-8504009 | Угольник переднего борта левый | Нет на складе | ||
| 5 | 290980-П2 | Болт М12Х1,75Х290 крепления подкладки к переднему поперечному брусу | Нет на складе | ||
| 5 | 290980-П2 | Болт М12Х1,75Х290 крепления подкладки к переднему поперечному брусу | Нет на складе | ||
| 6 | 91-А-8504008-Б | Угольник переднего борта | Нет на складе | ||
| 7 | 91Б-8504008 | Угольник переднего борта правый | Нет на складе | ||
| 8 | 91Б-8502026 | Стойка бокового борта передняя правая в сборе | Нет на складе | ||
| 9 | 91-8502024 | Стойка бокового борта передняя правая | Нет на складе | ||
| 10 | 417220 | Угольник крепления бокового борта к полу | Нет на складе | ||
| 11 | 417216 | Завертка сиденья | Нет на складе | ||
| 12 | 91Б-8506000 | Сиденье платформы, правое в сборе | Нет на складе | ||
| 13 | 91Б-8502012 | Стойка бокового борта задняя правая в сборе | Нет на складе | ||
| 14 | 91-8502012 | Стойка бокового борта задняя правая в сборе | Нет на складе | ||
| 15 | 91-8500032 | Накладка стремянки | Нет на складе | ||
| 16 | АА-120641 | Шайба квадратная | Нет на складе | ||
| 17 | 417332-В | Подкладка запора заднего борта внутренняя | Нет на складе | ||
| 18 | 91-8500024-Б | Стремянка задняя | Нет на складе | ||
| 19 | 91-8501033 | Подкладка под продольный и поперечный брус | Нет на складе | ||
| 20 | 91-8500022-Б | Стремянка передняя | Нет на складе | ||
| 21 | 91-8501036 | Кронштейн брызговика | Нет на складе | ||
| 22 | 91-8501035-Б | Брызговик заднего колеса левый | Нет на складе | ||
| 23 | 91А-8500029-В | Угольник установочный платформы левый | Нет на складе | ||
| 24 | 91А-8500016 | Угольник на платформе установочный | Нет на складе | ||
| 25 | 91-8502025 | Стойка бокового борта передняя левая | Нет на складе | ||
| 26 | 417176 | Полоса габаритного бруса защитная крайняя | Нет на складе | ||
| 27 | АА-120646-В | Крючок увязочный | Нет на складе | ||
| 28 | 91-8502020 | Стойка бокового борта средняя | Нет на складе | ||
| 29 | 91-8502018 | Полоса габаритного бруса защитная средняя | Нет на складе | ||
| 30 | 91Б-8502027 | Стойка бокового борта передняя левая в сборе | Нет на складе | ||
| 31 | 91Б-8502030 | Стойка бокового борта средняя в сборе | Нет на складе | ||
| 32 | 417334 | Цепь заднего борта в сборе | Нет на складе | ||
| 33 | 91Б-8502013 | Стойка бокового борта задняя левая в сборе | Нет на складе | ||
| 34 | 91-8502013 | Стойка бокового борта задняя левая в сборе | Нет на складе | ||
| 35 | 91-8500014-Б | Кронштейн платформы задний | Нет на складе | ||
| 36 | 91-8502029 | Угольник задней стойки бокового борта левый | Нет на складе | ||
| 37 | АА-120688 | Планка усилительная петли заднего борта | Нет на складе | ||
| 38 | 91-8501030 | Скоба продольного бруса | Нет на складе | ||
| 39 | 417322-Б | Усилитель заднего борта боковой | Нет на складе | ||
| 40 | АА-120636-В | Петля заднего борта нижняя | Нет на складе | ||
| 41 | 417348 | Петля заднего борта верхняя | Нет на складе | ||
| 42 | 417331-Б | Запор заднего борта левый | Нет на складе | ||
| 43 | 91-8501017 | Усилитель задней кромки пола | Нет на складе | ||
| 44 | 417349 | Планка петли заднего борта внутренняя | Нет на складе | ||
| 45 | 417320-Б | Усилитель заднего борта верхний | Нет на складе | ||
| 46 | 417330-Б | Запор заднего борта правый | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
