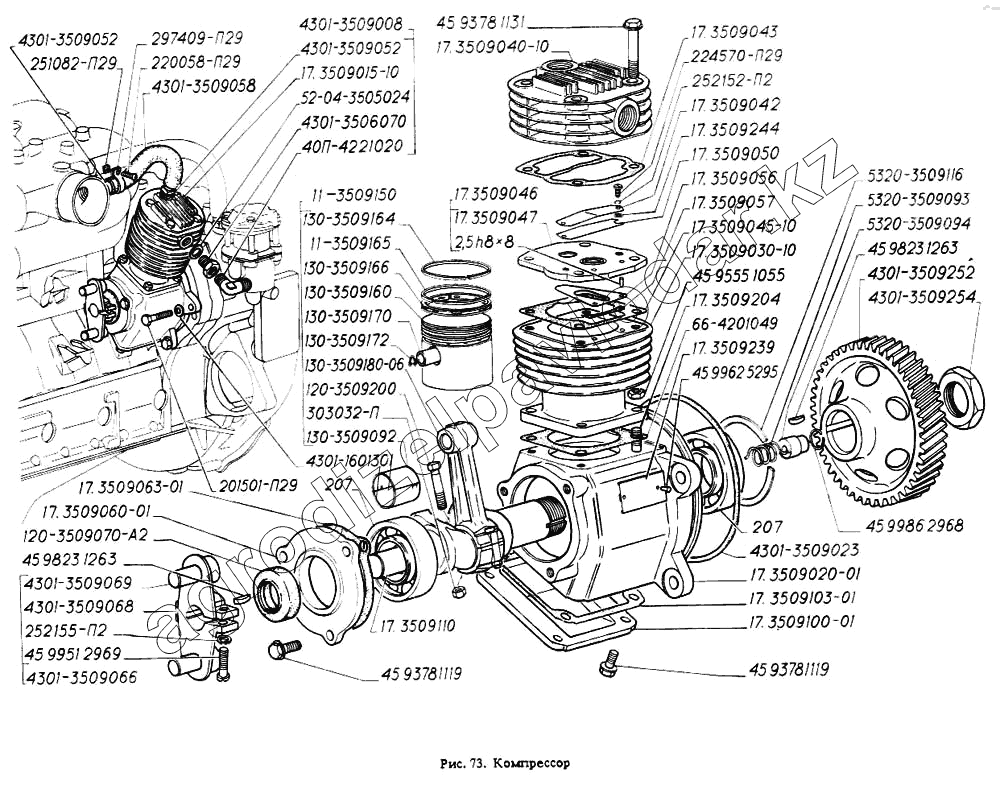

Каталог запасных частей к технике: ГАЗ-4301. Компрессор
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
45 9951 2969
252152-П2
4301-1601301
17-3509030-10
297409-П29
4301-3509066
4301-3509068
5320-3509094
17-3509239
120-3509070-А2
5320-3509093
17-3509047
17-3509046
17-3509043
66-4201049
17-3509103-01
17.3509063-01
252152-П29
252155-П2
17-3509244
45 9986 2968
45 9962 5295
45 9378 1131
45 9376 1119
45 9376 1119
45 9555 1055
45 9823 1263
45 9823 1263
4301-3509052
4301-3509052
4301-3506070
40П-4221020
2,5h8х8
17.3509204
4301-3509058
4301-3509252
11-3509150
130-3509180-06
17-3509057
17-3509045-10
130-3509164
17-3509050
17-3509056
17-3509020-01
17-3509040-10
303032-П
251082-П29
4301-3509254
130-3509092
224570-П29
220058-П29
17-3509110
201501-П29
130-3509166
52-04-3505024
130-3509160
207 ГОСТ 520-89
207 ГОСТ 520-89
130-3509170
4301-3509069
17-3509042
17-3509060-01
17-3509100-01
4301-3509008
17-3509015-10
4301-3509023
5320-3509116
130-3509172
11-3509165
120-3509200
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 45 9951 2969 | 45 9951 2969 | Винт М8-6hх22 | Нет на складе | ||
| 252152-П2 | 252152-П2 | Шайба 4Л ОСТ 37.001.115-75 | Нет на складе | ||
| 4301-1601301 | 4301-1601301 | Шайба 10х20 коническая | Нет на складе | ||
| 17-3509030-10 | 17-3509030-10 | Цилиндр (покупная деталь) | Нет на складе | ||
| 297409-П29 | 297409-П29 | Хомут 24 | Нет на складе | ||
| 4301-3509066 | 4301-3509066 | Фланец компрессора с пальцами | Нет на складе | ||
| 4301-3509068 | 4301-3509068 | Фланец компрессора | Нет на складе | ||
| 5320-3509094 | 5320-3509094 | Уплотнитель | Нет на складе | ||
| 17-3509239 | 17-3509239 | Табличка фирменная | Нет на складе | ||
| 120-3509070-А2 | 120-3509070-А2 | Сальник (покупная деталь) | Нет на складе | ||
| 5320-3509093 | 5320-3509093 | Пружина | Нет на складе | ||
| 17-3509047 | 17-3509047 | Проставка (покупная деталь) | Нет на складе | ||
| 17-3509046 | 17-3509046 | Проставка (покупная деталь) | Нет на складе | ||
| 17-3509043 | 17-3509043 | Прокладка (тропическое исполнение) | Нет на складе | ||
| 66-4201049 | 66-4201049 | Прокладка головки компрессора | Нет на складе | ||
| 17-3509103-01 | 17-3509103-01 | Прокладка | Нет на складе | ||
| 17.3509063-01 | 17.3509063-01 | Прокладка | Нет на складе | ||
| 252152-П29 | 252152-П29 | Шайба 4Л | Нет на складе | ||
| 252155-П2 | 252155-П2 | Шайба 8Л ОСТ 37.001.115-75 | Нет на складе | ||
| 17-3509244 | 17-3509244 | Шайба мерная (покупная деталь) | Нет на складе | ||
| 130-3509164-Р1 | 130-3509164-Р1 | Кольцо поршня компрессионное, увеличенное на 0,4 мм (для запасных частей) | Нет на складе | ||
| 45 9986 2968 | 45 9986 2968 | Кольцо 25 стопорное | Нет на складе | ||
| 45 9962 5295 | 45 9962 5295 | Заклепка 2х6 | Нет на складе | ||
| 45 9378 1131 | 45 9378 1131 | Болт М8-6gх60 | Нет на складе | ||
| 45 9376 1119 | 45 9376 1119 | Болт М8х20 | Нет на складе | ||
| 45 9555 1055 | 45 9555 1055 | Гайка М8-6Н | Нет на складе | ||
| 45 9823 1263 | 45 9823 1263 | Шпонка 5х7,5 | Нет на складе | ||
| 4301-3509052 | 4301-3509052 | Штуцер прямой | Нет на складе | ||
| 4301-3506070 | 4301-3506070 | Штуцер | Нет на складе | ||
| 40П-4221020 | 40П-4221020 | Штуцер угловой | Нет на складе | ||
| 2,5h8х8 | 2,5h8х8 | Штифт 2,5h8х8 ГОСТ 3128-70 | Нет на складе | ||
| 17.3509204 | 17.3509204 | Шпилька крепления цилиндра | Нет на складе | ||
| 4301-3509058 | 4301-3509058 | Шланг подвода воздуха к компрессору | Нет на складе | ||
| 4301-3509252 | 4301-3509252 | Шестерня | Нет на складе | ||
| 11-3509150 | 11-3509150 | Шатун с поршнем (покупная деталь) | Нет на складе | ||
| 130-3509180-06 | 130-3509180-06 | Шатун с крышкой (покупная деталь) | Нет на складе | ||
| 17-3509057 | 17-3509057 | Прокладка | Нет на складе | ||
| 17-3509045-10 | 17-3509045-10 | Прокладка (покупная деталь) | Нет на складе | ||
| 130-3509164 | 130-3509164 | Кольцо компрессионное поршня | Нет на складе | ||
| 17-3509050 | 17-3509050 | Клапан нагнетательный (покупная деталь) | Нет на складе | ||
| 17-3509056 | 17-3509056 | Клапан всасывающий (покупная деталь) | Нет на складе | ||
| 17-3509020-01 | 17-3509020-01 | Картер (покупная деталь) | Нет на складе | ||
| 17-3509040-10 | 17-3509040-10 | Головка цилиндра (покупная деталь) | Нет на складе | ||
| 303032-П | 303032-П | Гайка М8х1-6Н | Нет на складе | ||
| 251082-П29 | 251082-П29 | Гайка М4-6Н ОСТ 37.001.112-91 | Нет на складе | ||
| 4301-3509254 | 4301-3509254 | Гайка М33х1,5 | Нет на складе | ||
| 130-3509092-Р2 | 130-3509092-Р2 | Вкладыш шатуна компрессора, уменьшенный на 0,6 мм по диаметру (для запасных частей) | Нет на складе | ||
| 130-3509092-Р1 | 130-3509092-Р1 | Вкладыш шатуна компрессора, уменьшенный на 0,3 мм по диаметру (для запасных частей) | Нет на складе | ||
| 130-3509092 | 130-3509092 | Вкладыш шатуна | Нет на складе | ||
| 224570-П29 | 224570-П29 | Винт М4-6gх8 ОСТ 37.001.130-81 | Нет на складе | ||
| 220058-П29 | 220058-П29 | Винт М4-6gх25 ОСТ 37.001.127-81 | Нет на складе | ||
| 17-3509110 | 17-3509110 | Вал коленчатый | Нет на складе | ||
| 45 9318 6072 | 45 9318 6072 | Болт М8-6gх60 | Нет на складе | ||
| 201501-П29 | 201501-П29 | Болт М10-6gх35 ОСТ 37.001.123-96 | Нет на складе | ||
| 130-3509164-Р1 | 130-3509164-Р1 | Кольцо поршня компрессионное, увеличенное на 0,4 мм (для запасных частей) | Нет на складе | ||
| 130-3509164-Р2 | 130-3509164-Р2 | Кольцо поршня компрессионное, увеличенное на 0,8 мм (для запасных частей) | Нет на складе | ||
| 130-3509166 | 130-3509166 | Кольцо поршня маслосъемное (покупная деталь) | Нет на складе | ||
| 52-04-3505024 | 52-04-3505024 | Прокладка штуцера главного цилиндра тормозов | Нет на складе | ||
| 130-3509160 | 130-3509160 | Поршень компрессора (покупная деталь) | 683 тенге | ||
| 207 ГОСТ 520-89 | 207 ГОСТ 520-89 | Подшипник | Нет на складе | ||
| 130-3509170 | 130-3509170 | Палец поршневой | Нет на складе | ||
| 4301-3509069 | 4301-3509069 | Палец | Нет на складе | ||
| 17-3509042 | 17-3509042 | Ограничитель (покупная деталь) | Нет на складе | ||
| 17-3509060-01 | 17-3509060-01 | Крышка передняя | Нет на складе | ||
| 17-3509100-01 | 17-3509100-01 | Крышка нижняя | Нет на складе | ||
| 4301-3509008 | 4301-3509008 | Компрессор в сборе | Нет на складе | ||
| 17-3509015-10 | 17-3509015-10 | Компрессор (покупная деталь) | Нет на складе | ||
| 4301-3509023 | 4301-3509023 | Кольцо уплотнительное | Нет на складе | ||
| 5320-3509116 | 5320-3509116 | Кольцо стопорное (покупная деталь) | Нет на складе | ||
| 130-3509172 | 130-3509172 | Кольцо стопорное | Нет на складе | ||
| 11-3509165 | 11-3509165 | Кольцо скребковое | Нет на складе | ||
| 130-3509166-Р2 | 130-3509166-Р2 | Кольцо поршня маслосъемное. Ремонтный размер, увеличенный на 0,8мм (покупная деталь) | Нет на складе | ||
| 130-3509166-Р1 | 130-3509166-Р1 | Кольцо поршня маслосъемное. Ремонтный размер, увеличенный на 0,4 мм (покупная деталь) | Нет на складе | ||
| 120-3509200 | 120-3509200 | Болт (покупная деталь) | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
