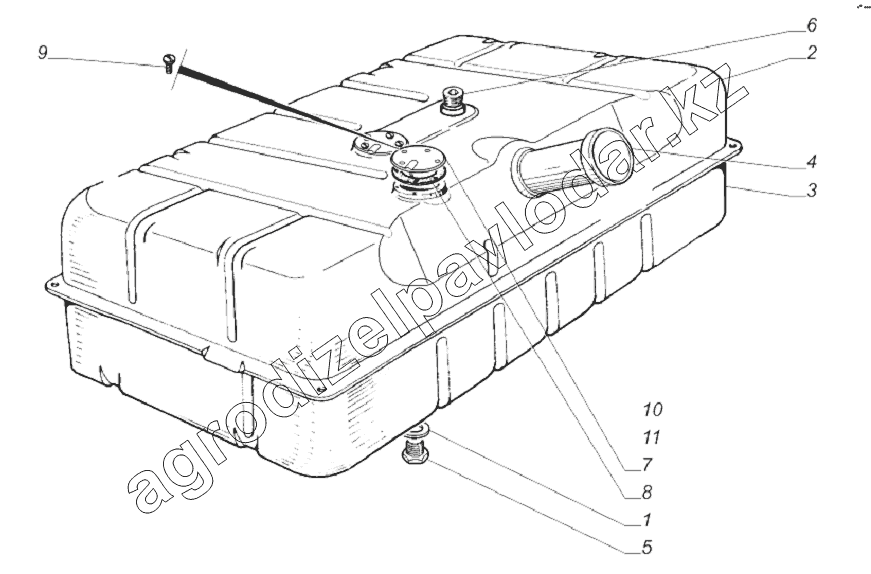

Каталог запасных частей к технике: ГАЗ-33081. 33104-1101010. Бак топливный
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 297248-П | Прокладка диаметром 18 пробки в сборе | Нет на складе | ||
| 2 | 33104-1101015 | Коробка бака верхняя | Нет на складе | ||
| 3 | 4301-1101044-02 | Коробка топливного бака нижняя | Нет на складе | ||
| 4 | 33023.1101060-10 | Труба наливная | Нет на складе | ||
| 5 | 296494-П29 | Пробка М18х1,5x12 | Нет на складе | ||
| 6 | 296563-П29 | Пробка КГ3/8" | Нет на складе | ||
| 7 | 66-01-1101093 | Заглушка отверстия топливного бака | Нет на складе | ||
| 8 | 12-1104022 | Прокладка датчика и фланца | Нет на складе | ||
| 9 | 4594321080 | Винт М5х12 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
