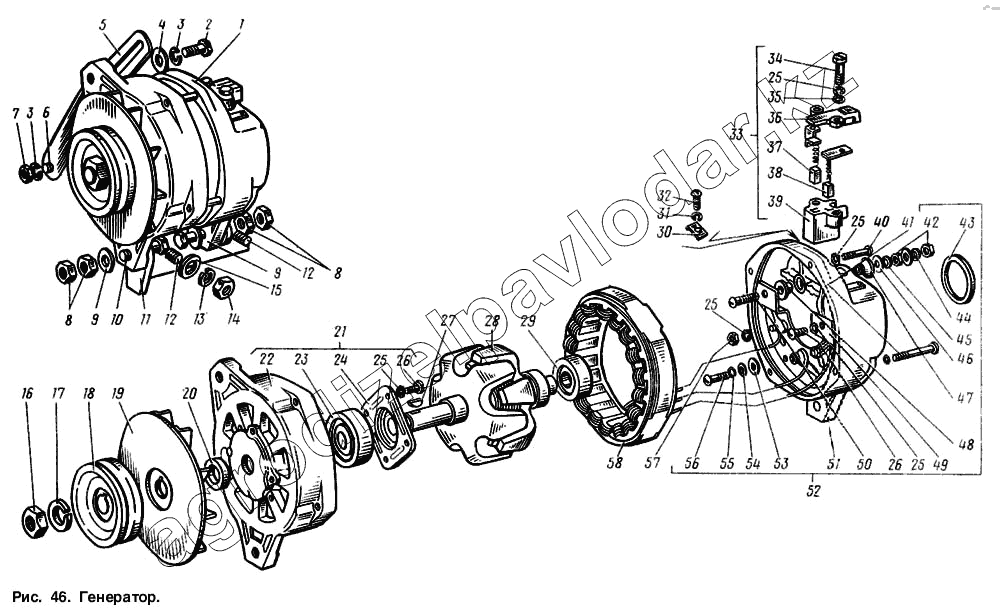

Каталог запасных частей к технике: ГАЗ-3307. Генератор
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
1
2
3
3
4
5
6
7
8
8
9
9
10
11
12
12
13
14
15
16
17
18
18
19
20
21
22
23
23
24
25
25
25
25
25
25
26
26
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | Г250Г2-3701000 | Генератор Г250Г2 (покупное изделие) | Нет на складе | ||
| 1 | Г250Г2-3701000 | Генератор Г250Г2-Т (покупное изделие, тропическое исполнение) | Нет на складе | ||
| 2 | 201457-П8 | Болт М8-6gх22 | Нет на складе | ||
| 3 | 252155-П2 | Шайба 8Л ОСТ 37.001.115-75 | Нет на складе | ||
| 4 | 252038-П29 | Шайба 8 ОСТ 37.001.144-96 | Нет на складе | ||
| 5 | 53-3701035-Б | Планка установочная генератора | Нет на складе | ||
| 6 | 291732-П2 | Шпилька М8х1-4hх14 | Нет на складе | ||
| 7 | 250503-П8 | Гайка М8х1-4Н5Н | Нет на складе | ||
| 8 | 250612-П29 | Гайка М10-6Н ОСТ 37.001.124-93 | Нет на складе | ||
| 9 | 293300-П8 | Шайба 10 | Нет на складе | ||
| 10 | 290775-П29 | Болт М10-6gх40 | Нет на складе | ||
| 11 | 53-3701030-Б | Кронштейн генератора | Нет на складе | ||
| 12 | 391785-П2 | Шпилька М10х1-4hх22 | Нет на складе | ||
| 13 | 252136-П2 | Шайба 10 ОТ ОСТ 37.001.115-75 | Нет на складе | ||
| 14 | 250613-П29 | Гайка 10х1-6Н | Нет на складе | ||
| 15 | 293312-П2 | Шайба 10 | Нет на складе | ||
| 16 | МХ-0235 | Гайка М16х1,5-6Н | Нет на складе | ||
| 17 | МХ-0234 | Шайба 16Л пружинная | Нет на складе | ||
| 18 | Г250Г1-3701051 | Шкив | Нет на складе | ||
| 18 | Г250Г1-3701051-01 | Шкив | Нет на складе | ||
| 19 | Г250Ж-3701055 | Вентилятор в сборе | Нет на складе | ||
| 20 | Г250-3701054-А | Втулка | Нет на складе | ||
| 21 | Г250И1-3701400 | Крышка со стороны привода в сборе | Нет на складе | ||
| 22 | Г250-3701401-А | Крышка со стороны привода | Нет на складе | ||
| 23 | 180603К1С9 | Подшипник со стороны привода (покупное изделие) | Нет на складе | ||
| 23 | 180603К1С9 | Подшипник со стороны привода (покупное изделие) | Нет на складе | ||
| 24 | Г250-3701404 | Шайба специальная | Нет на складе | ||
| 25 | Х-4001 | Шайба 5Т пружинная | Нет на складе | ||
| 25 | Х-4001 | Шайба 5Т пружинная | Нет на складе | ||
| 25 | Х-4001 | Шайба 5Т пружинная | Нет на складе | ||
| 25 | Х-4001 | Шайба 5Т пружинная | Нет на складе | ||
| 25 | Х-4001 | Шайба 5Т пружинная | Нет на складе | ||
| 26 | МХ-0093 | Винт М5-8gх15 | Нет на складе | ||
| 26 | МХ-0093 | Винт М5-8gх15 | Нет на складе | ||
| 26 | МХ-0093 | Винт М5-8gх15 | Нет на складе | ||
| 27 | 45 9824 0259 | Шпонка 4х6,5 | Нет на складе | ||
| 28 | Г250-3701200-01 | Ротор в сборе | Нет на складе | ||
| 29 | 0-180502К1С9 | Подшипник со стороны контактных колец (покупное изделие) | Нет на складе | ||
| 29 | 0-180502К1С9 | Подшипник со стороны контактных колец (покупное изделие) | Нет на складе | ||
| 30 | ВК14-3708053 | Скоба клеммы включателя стартера | Нет на складе | ||
| 31 | М11-41081 | Шайба 5Т пружинная | Нет на складе | ||
| 32 | 7Х-1598 | Винт М5-8hх12 | Нет на складе | ||
| 33 | Г250И1-3701010 | Щеткодержатель в сборе | Нет на складе | ||
| 34 | Г250-3701016 | Болт специальный | Нет на складе | ||
| 35 | 8Х-1497 | Шайба 5 | Нет на складе | ||
| 36 | Г250И1-3701012 | Крышка щеткодержателя | Нет на складе | ||
| 37 | Г250-3701020 | Щетка массовая в сборе | Нет на складе | ||
| 38 | Г250И1-3701030 | Щетка изолированная в сборе | Нет на складе | ||
| 39 | Г250И1-3701011-А | Щеткодержатель | Нет на складе | ||
| 40 | МХ-1210 | Винт М5-8qх45 | Нет на складе | ||
| 41 | МХ-1252 | Винт М5-8gх72 | Нет на складе | ||
| 42 | 8Х-1533 | Гайка М6-6Н | Нет на складе | ||
| 43 | Г250Г2-3701060 | Крышка подшипника | Нет на складе | ||
| 44 | М11-40076 | Шайба пружинная | Нет на складе | ||
| 45 | Х-1482 | Шайба 6Т пружинная | Нет на складе | ||
| 46 | МХ-0276 | Шайба 6 | Нет на складе | ||
| 47 | Г250-3701319-А1 | Втулка изоляционная | Нет на складе | ||
| 48 | Г250И1-3701308 | Втулка | Нет на складе | ||
| 49 | БПВ4-45-02 | Блок выпрямительный пслупроводниковый | Нет на складе | ||
| 50 | Г250-3701352-А1-01 | Болт контактный | Нет на складе | ||
| 51 | 17-3701301-01 | Крышка со стороны контактных колец | Нет на складе | ||
| 52 | 17-3701300 | Крышка со стороны контактных колец в сборе | Нет на складе | ||
| 53 | МХ-1303 | Шайба изоляционная | Нет на складе | ||
| 54 | 8Х-1496 | Шайба | Нет на складе | ||
| 55 | Х-1012 | Шайба 4 пружинная | Нет на складе | ||
| 56 | МХ-1246 | Винт | Нет на складе | ||
| 57 | Х-4003 | Гайка М5-6Н | Нет на складе | ||
| 58 | Г250-3701100-А2 | Статор с обмотками в сборе | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
