Каталог запасных частей к технике: ГАЗ-3307. Амортизатор передней подвески
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
2
3
3
3
4
4
5
6
7
7
8
8
9
9
9
9
10
10
10
10
11
12
13
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
32
32
33
33
33
34
35
36
37
38
39
40
41
42
43
44

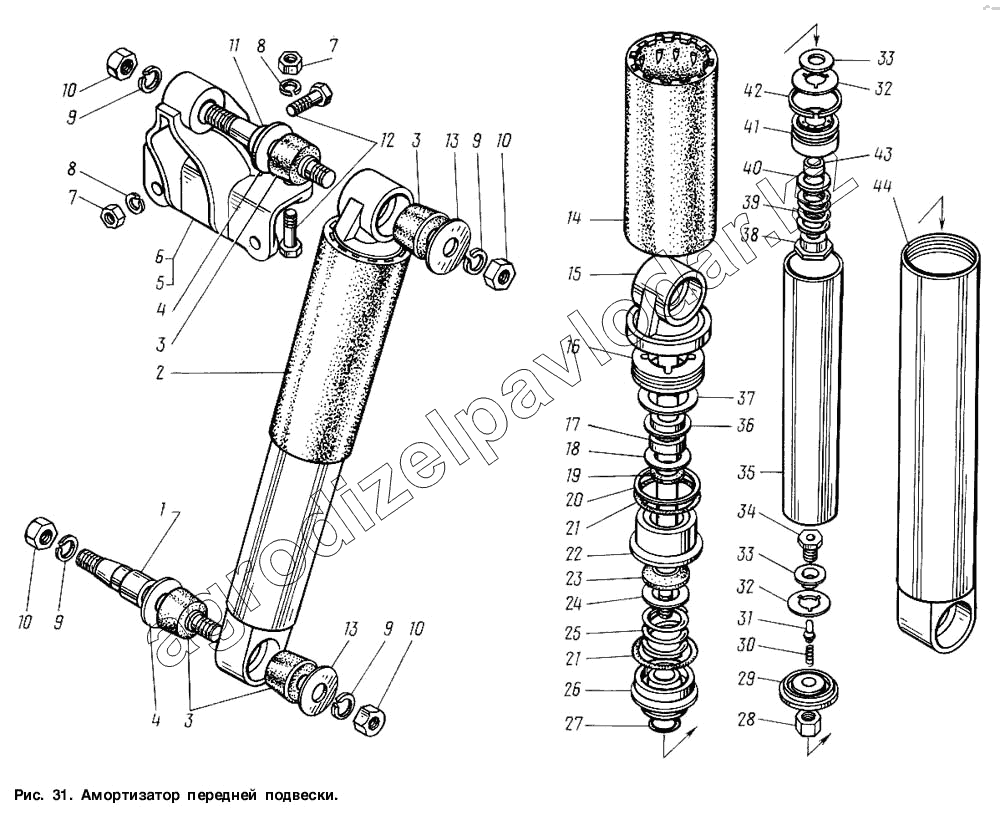

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 53-2905650-23 | 53-2905650-23 | Клапан в сборе | Нет на складе | ||
| 1 | 52-2905472-01 | Палец крепления амортизатора нижний | Нет на складе | ||
| 2 | 53-12-2905006 | Амортизатор передней подвески в сборе | Нет на складе | ||
| 2 | 53-12-2905600 | Шток амортизатора в сборе | Нет на складе | ||
| 3 | 52-2905486 | Втулка проушины амортизатора передней подвески | Нет на складе | ||
| 4 | 293496-П29 | Шайба 19,5 | Нет на складе | ||
| 5 | 53-2905541 | Кронштейн амортизатора верхний левый | Нет на складе | ||
| 6 | 53-2905540 | Кронштейн амортизатора верхний правый | Нет на складе | ||
| 7 | 250512-П29 | Гайка М10-6Н ОСТ 37.001.124-93 | Нет на складе | ||
| 8 | 252136-П2 | Шайба 10 ОТ ОСТ 37.001.115-75 | Нет на складе | ||
| 9 | 252158-П2 | Шайба 14Л ОСТ 37.001.115-75 | Нет на складе | ||
| 10 | 250559-П29 | Гайка М14х1,5-6Н ОСТ 37.001.124-93 | Нет на складе | ||
| 11 | 52-2905418-А | Палец крепления амортизатора верхний | Нет на складе | ||
| 12 | 201499-П8 | Болт М10-6gх30 | Нет на складе | ||
| 13 | 293403-П29 | Шайба 14,5 | Нет на складе | ||
| 14 | 53-12-2905681 | Кожух переднего амортизатора | Нет на складе | ||
| 15 | 53-12-2905605 | Шток амортизатора с проушиной в сборе | Нет на складе | ||
| 16 | 53-2905610-Б | Гайка | Нет на складе | ||
| 17 | 53-2905646 | Сальник штока | Нет на складе | ||
| 18 | 53-2905611 | Шайба нажимная | Нет на складе | ||
| 19 | 53-2905614 | Сальник | Нет на складе | ||
| 20 | 53-2905623 | Шайба уплотнительного кольца | Нет на складе | ||
| 21 | 53-2905613 | Кольцо уплотнительное резервуара амортизатора передней подвески | Нет на складе | ||
| 22 | 53-2905615 | Обойма | Нет на складе | ||
| 23 | 53-2905616 | Сальник штока амортизатора | Нет на складе | ||
| 24 | 53-2905617 | Шайба | Нет на складе | ||
| 25 | 53-2905618 | Пружина поджимная | Нет на складе | ||
| 26 | 53-2905619-02 | Направляющая штока | Нет на складе | ||
| 27 | 53-2905621 | Уплотнение | Нет на складе | ||
| 28 | 53А-2905666 | Гайка | Нет на складе | ||
| 29 | 53А-2905654 | Корпус клапана сжатия | Нет на складе | ||
| 30 | 21-2905661 | Пружина | Нет на складе | ||
| 31 | 21-2905664-А | Втулка клапана сжатия амортизатора передней подвески | Нет на складе | ||
| 32 | 52-2905631-01 | Тарелка ограничительная | Нет на складе | ||
| 32 | 52-2905631-01 | Тарелка ограничительная | Нет на складе | ||
| 33 | 52-2905628-10 | Тарелка ограничительная | Нет на складе | ||
| 33 | 52-2905628-10 | Тарелка ограничительная | Нет на складе | ||
| 34 | 53А-2905665 | Гайка | Нет на складе | ||
| 35 | 52-2905625 | Цилиндр амортизатора | Нет на складе | ||
| 36 | 53-2905647 | Обойма верхнего сальника штока амортизатора передней подвески | Нет на складе | ||
| 37 | 53-2905609-А | Прокладка гайки резервуара амортизатора передней подвески | Нет на складе | ||
| 38 | 13-2905644-01 | Гайка | Нет на складе | ||
| 39 | 13-2905642 | Пружина | Нет на складе | ||
| 40 | 13-2905640-А | Тарелка клапана отдачи | Нет на складе | ||
| 41 | 52-2905635-10 | Поршень амортизатора | Нет на складе | ||
| 42 | 13-2905636 | Кольцо поршневое | Нет на складе | ||
| 43 | 41-2905643 | Втулка | Нет на складе | ||
| 44 | 53-12-2905670 | Резервуар амортизатора в сборе | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
